Badanie odporności na szoki termiczne w komorze temperaturowej

Badanie odporności na szoki termiczne w komorze temperaturowej

Parametry techniczne:

  • temperatura powietrza w komorze: min. -40 ± 1°C,
  • temperatura płynu: do 180°C,
  • przepływ płynu: od 0,5 do 10 l/min,
  • płyn: glikol/ roztwór wodny,
  • ilość badanych obiektów: od 1 do 2.

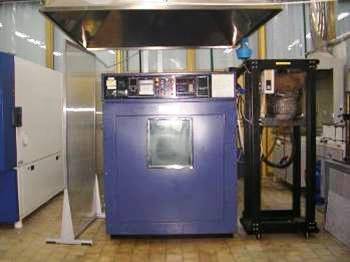

Komora temperaturowa

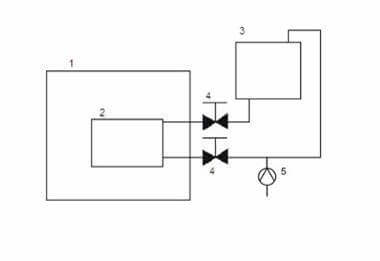

Legenda:

  1. – komora temperaturowa
  2. – radiator
  3. – nagrzewnica
  4. – zawory
  5. – pompa

Badania odporności na szoki termiczne w komorze szokowej (działanie powietrzem, cykliczne)

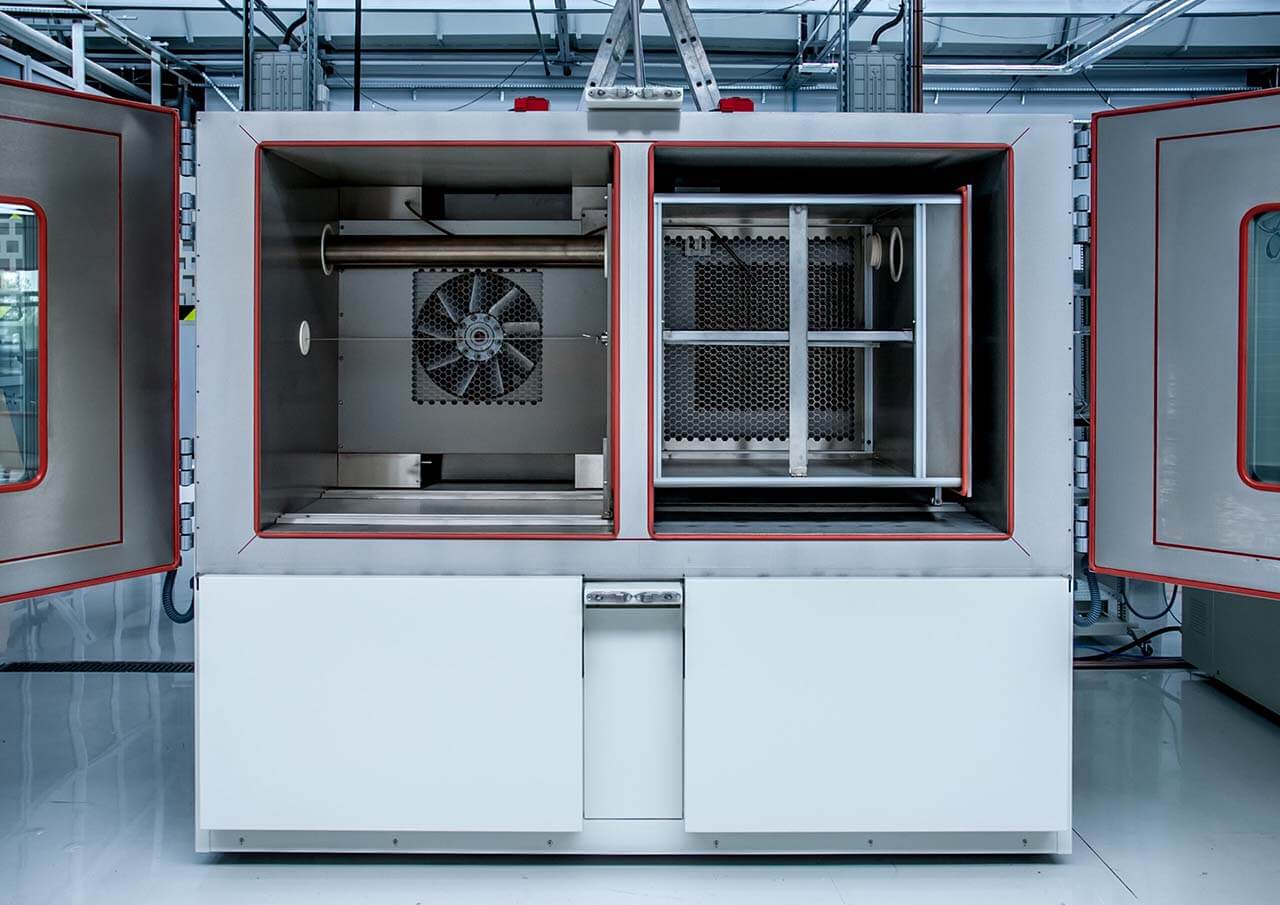

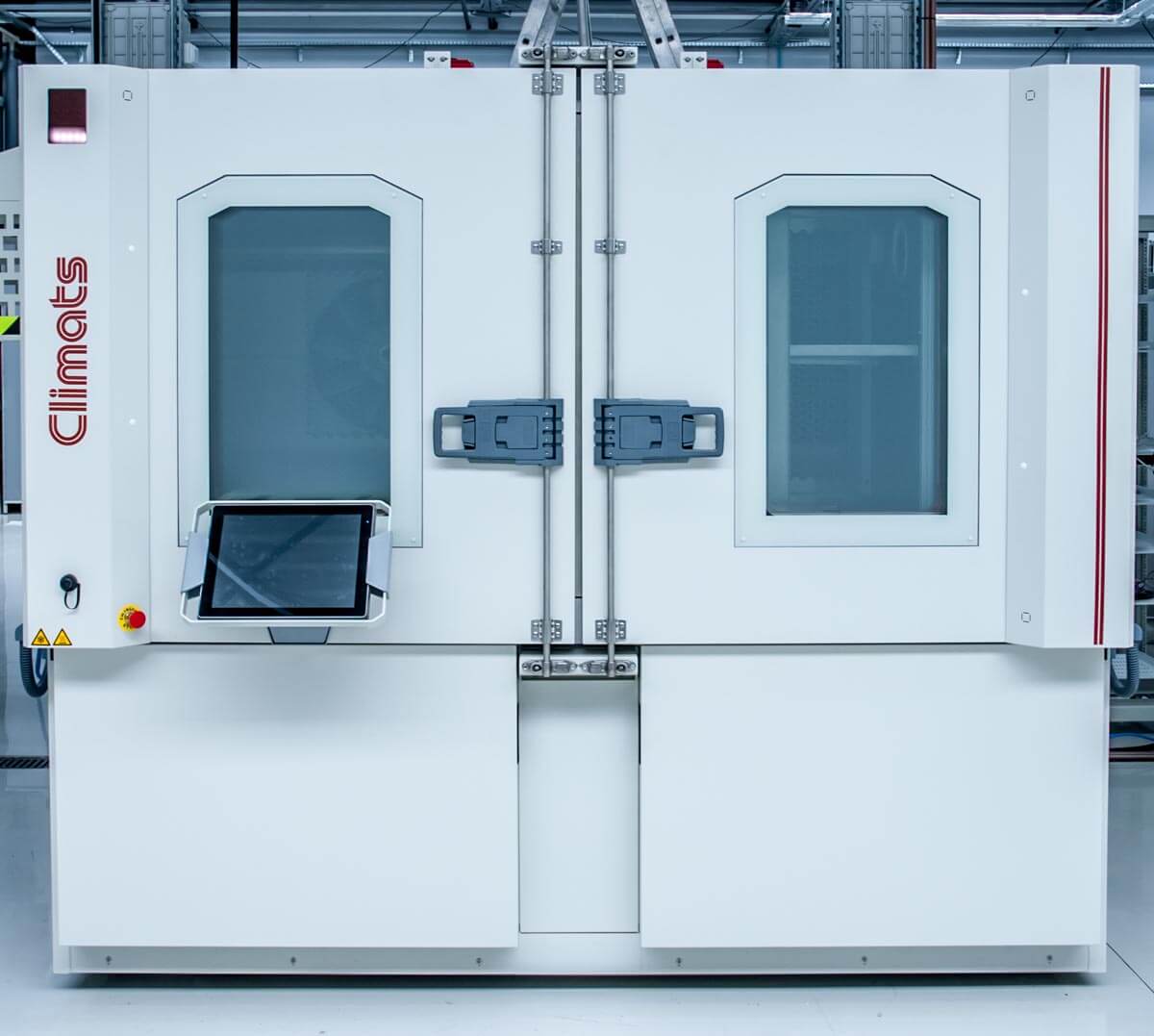

Komora szokowa Climats

Komora szokowa przeznaczona jest do narażania badanej próbki na szoki termiczne. Możliwa jest dokładna symulacja zgodna z normami (w tym również obronnymi). Test szokowy w urządzeniu realizowany jest za pomocą automatycznie sterowanej windy przemieszczającej się pomiędzy komorami o dwóch skrajnych temperaturach: wysokiej i niskiej. Urządzenie jest komorą poziomą tzn. komory robocze położone są obok siebie.

Komora szokowa umożliwia badania odporności części i urządzeń na szybkie zmiany temperatury (szoki temperaturowe).

Badania (zakres akredytowany PCA) wg norm:

  • PN-EN 60068-2-14
  • PN-EN 60068-2-1
  • PN-EN 60068-2-2
  • VW 80000 (K-16)
  • GS 95024-3-1 (K-05)
  • Innych (w zakresie możliwości technicznych komory)

Podstawowe parametry techniczne:

  • Zakres temperatur: -70 – 180°C
  • Kierunek przesuwu kosza: poziomy
  • Pojemność kosza: 512 l
  • Wymiary kosza: (80x80x80) cm
  • Max obciążenie kosza: 80 kg
  • Max czas przejścia: 10 s

Szoki termiczne zimną wodą – Water splash tests

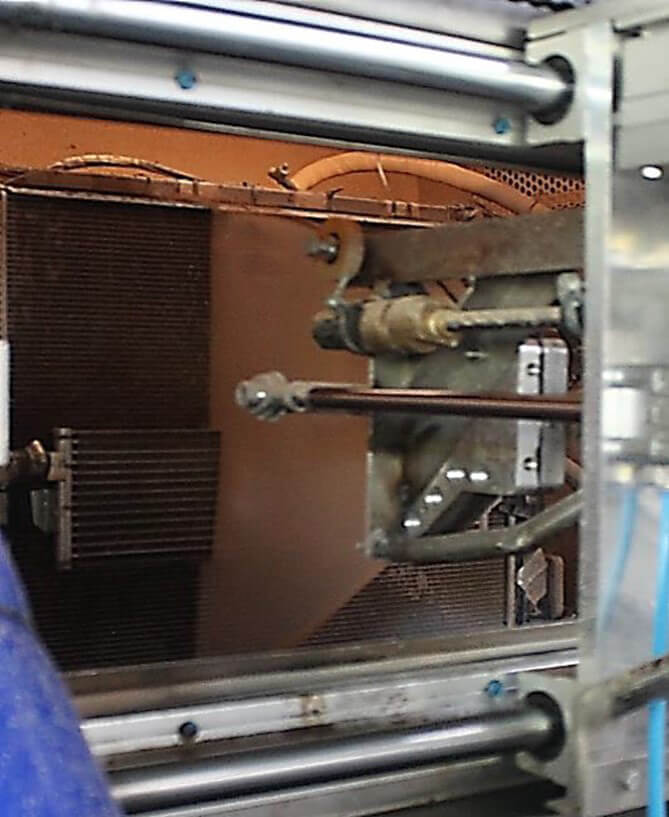

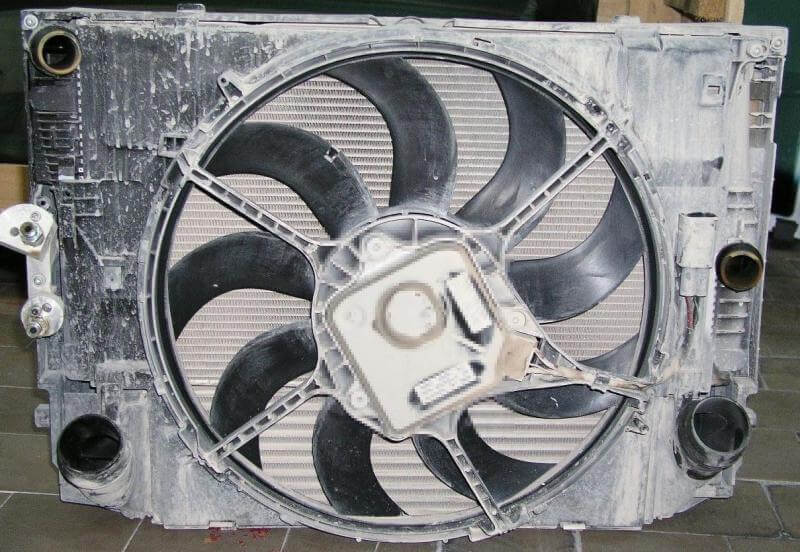

Badania odporności na szoki termiczne zimną wodą – Water splash test

Opis testu:

Próba ma na celu zasymulowanie cyklicznego polewania rozgrzanych elementów zimną wodą.
Przykłady badanych obiektów:
Moduły chłodzenia silnika, lampy, elektrozawory, wiązki i inne.
Dodatkowo zapewniamy obieg glikolu lub oleju do badanych obiektów oraz cykle elektryczne (jeśli jest takie wymaganie).

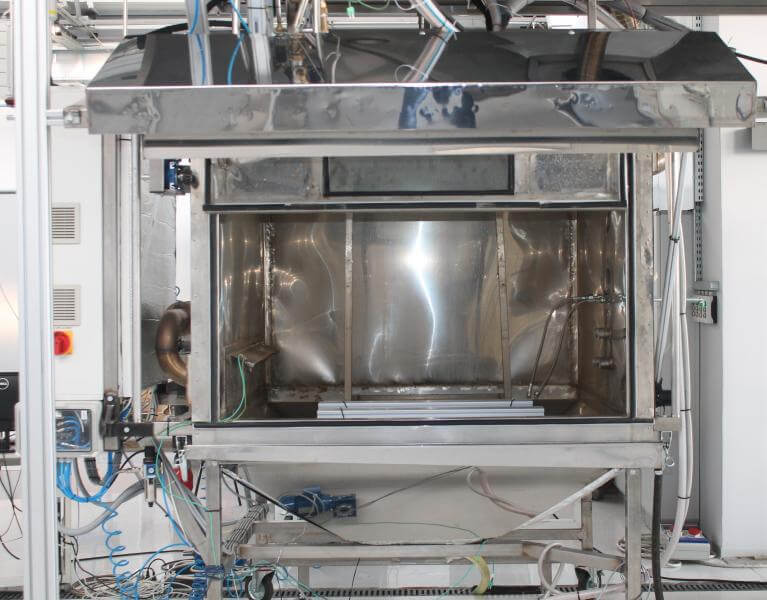

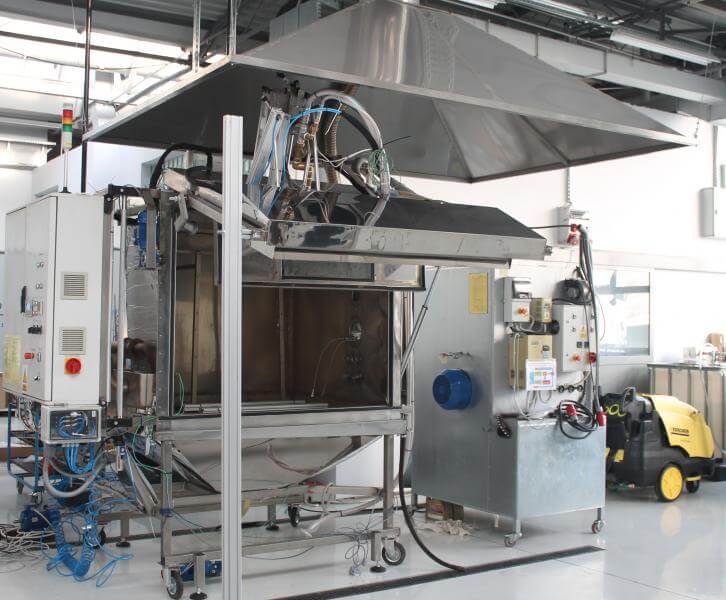

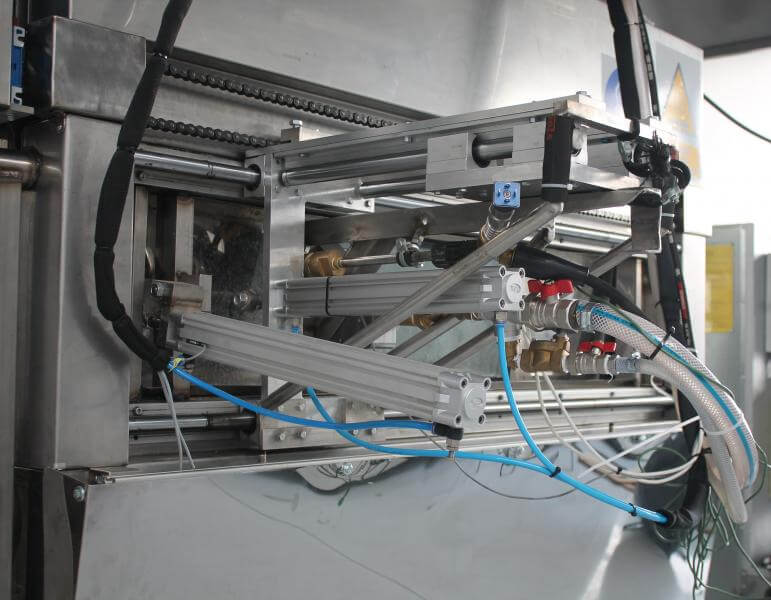

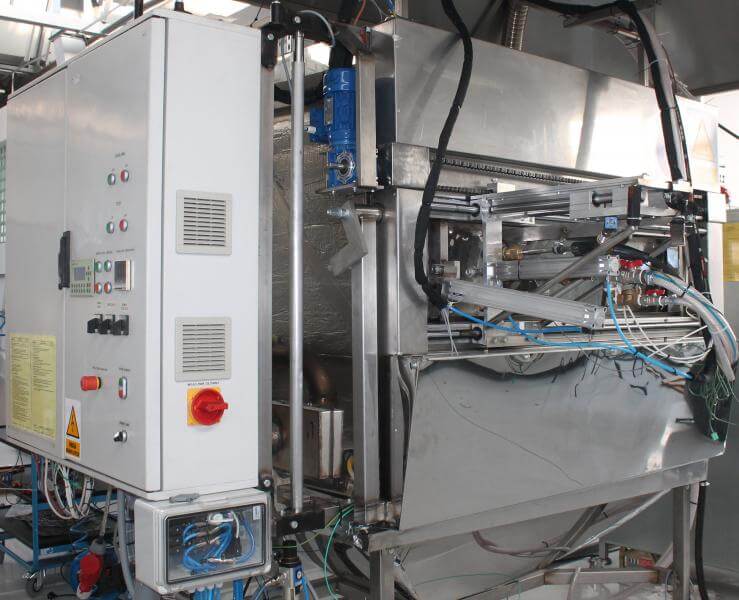

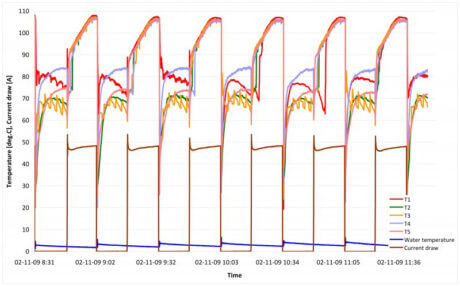

Komora do Splash testów – parametry techniczne stanowiska:

  • zakres temperatury pracy komory 30 – 170°C,
  • zakres temperatury wody 0 – 20°C,
  • wymiary przestrzeni roboczej S x W x G = 1500 x 1180 x 1250 mm,
  • prędkość przesuwu dyszy z zimną wodą: 1 – 25 cm/s,
  • przepływ wody do 60 l/min,
  • możliwość mieszania wody z pyłem.

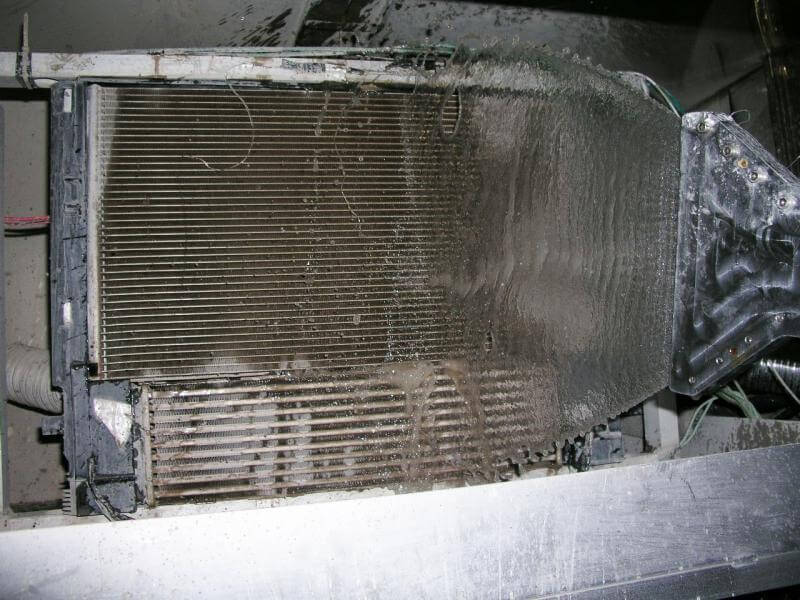

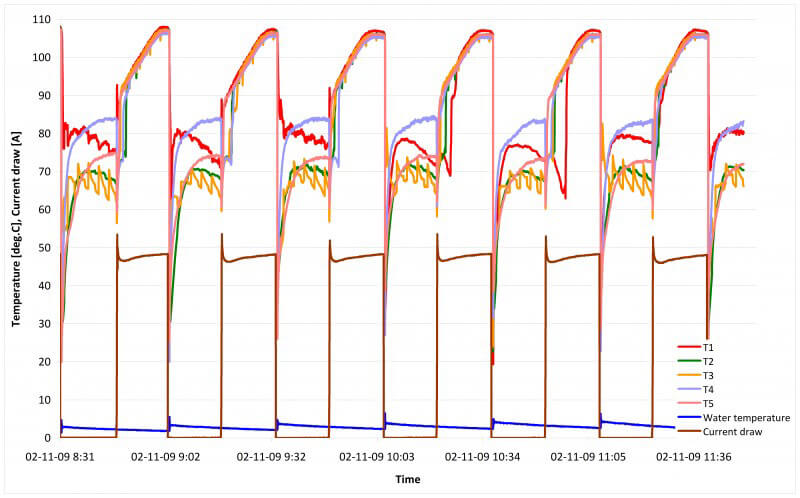

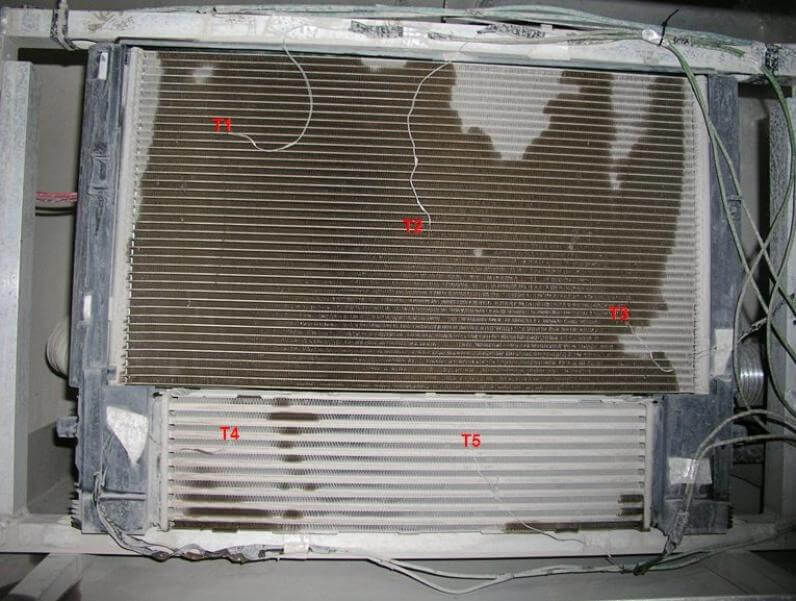

Analiza kamerą termowizyjną wymiennika ciepła podczas badania: Odporność na szoki termiczne zimną wodą – Water splash test

  • Zewnętrzny film

Szoki termiczne – powietrze

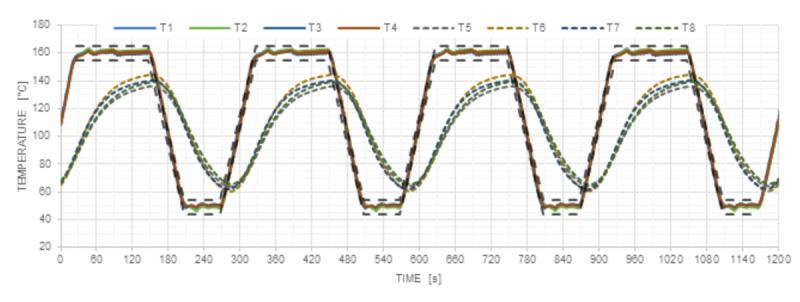

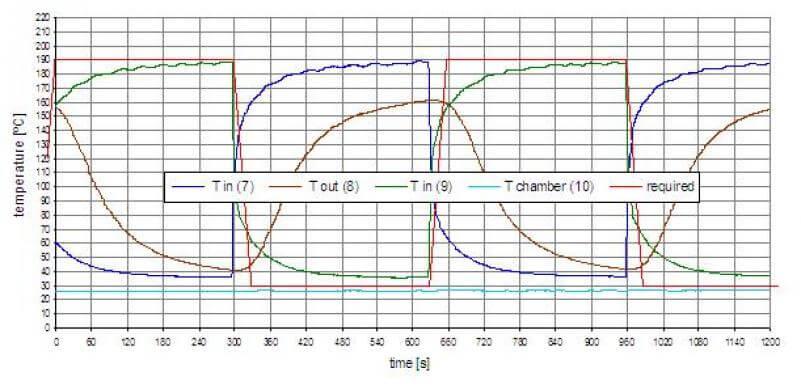

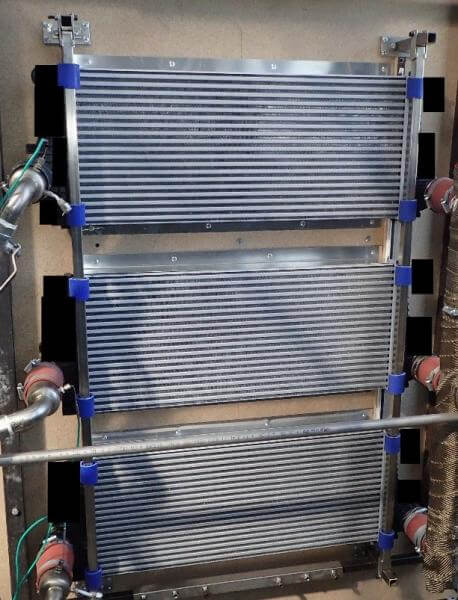

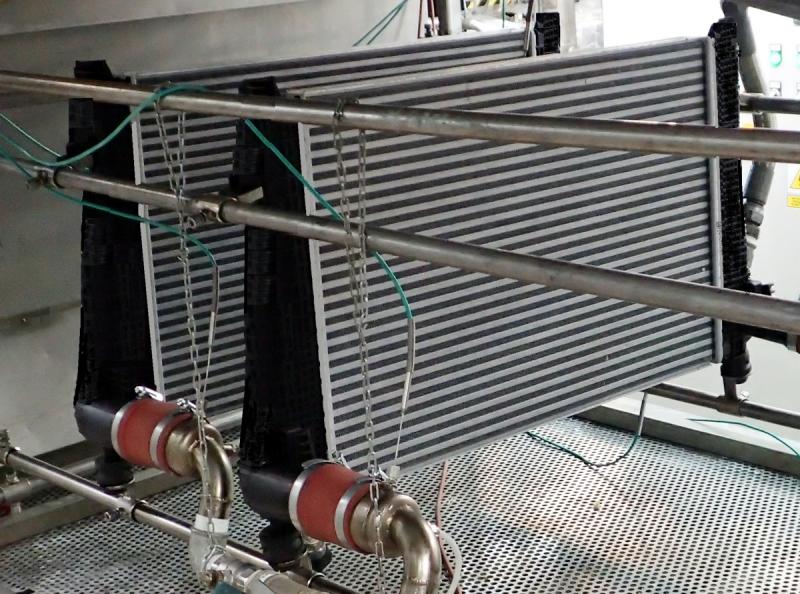

Szoki termiczne (powietrze) intercoolerów

Parametry techniczne (przykładowe)

  • Ciśnienie operacyjne: do 5 bar
  • Temperatura powietrza (faza gorąca): do 250°C
  • Temperatura powietrza (faza zimna): do -30°C
  • Przepływ powietrza: do 0,4 kg/s
  • Czas cyklu: 2-20 min (lub inaczej)
  • Przepływ chłodzącego powietrza: do 5m/s

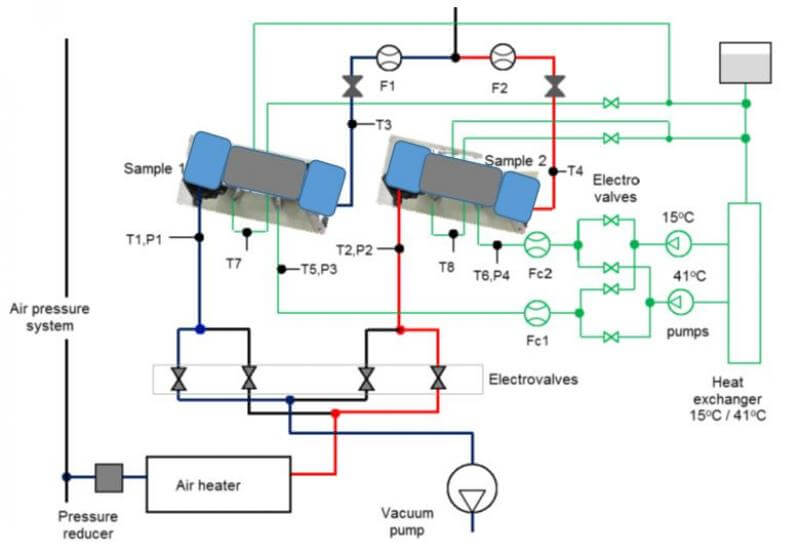

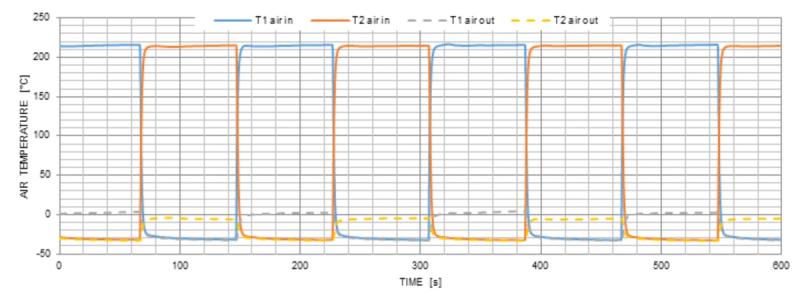

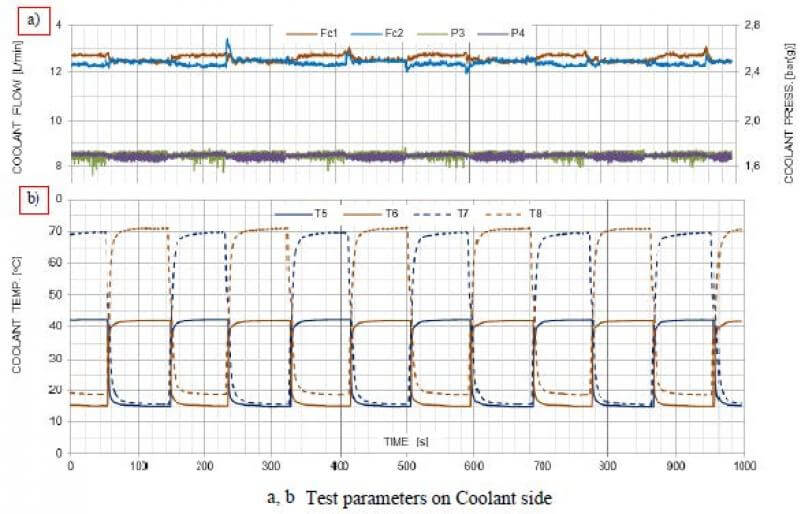

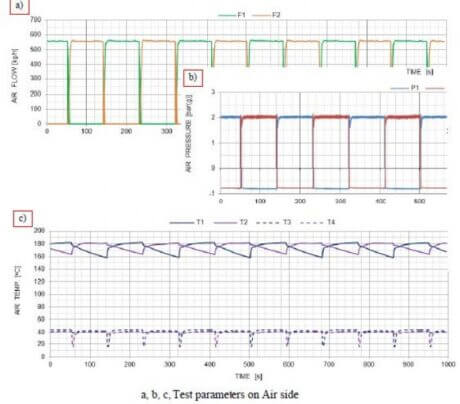

Szoki termiczne (powietrze) WCCAC’ów (Water cooled charge air coolers)

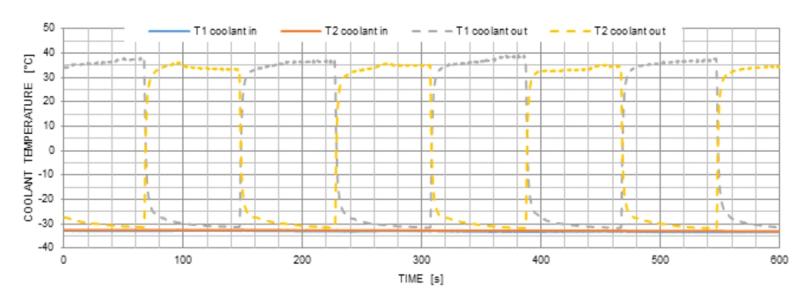

Dla WCCAC’ów (Water Cooled Charge Air Coolers) – dostępny dodatkowo kontrolowany obieg wody/chłodziwa.

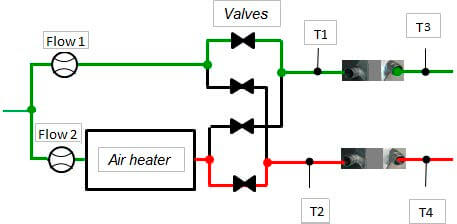

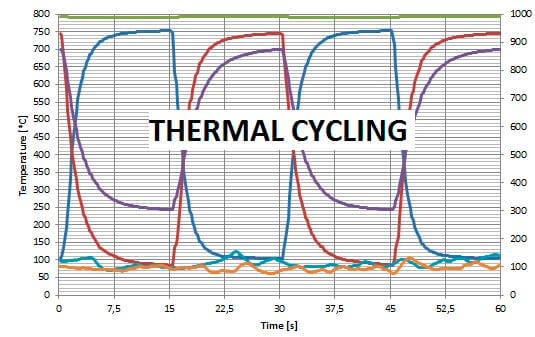

Szoki termiczne układów recyrkulacji spalin (EGR)/ układów wydechowych

Parametry techniczne (przykładowe)

  • Ciśnienie operacyjne: do 5 bar
  • Przepływ powietrza: do 100 kg/h
  • Temperatura powietrza (faza gorąca): do 750°C
  • Temperatura powietrza (faza zimna): do 100°C
  • Czas cyklu: 0,5-5 min (lub inaczej)

Szoki termiczne – glikol, woda

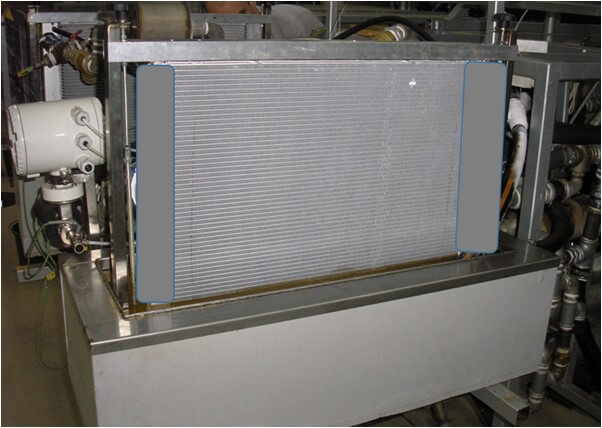

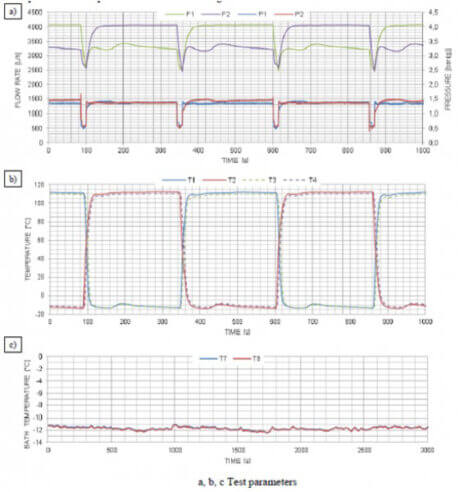

Badanie szoków termicznych (glikol) gdzie strefa LT jest zanurzona w chłodziwie

Parametry techniczne:

  • Temperatura: -30°C – 120°C
  • Przepływ: do 5 000 l/h
  • Ciśnienie: do 3 bar

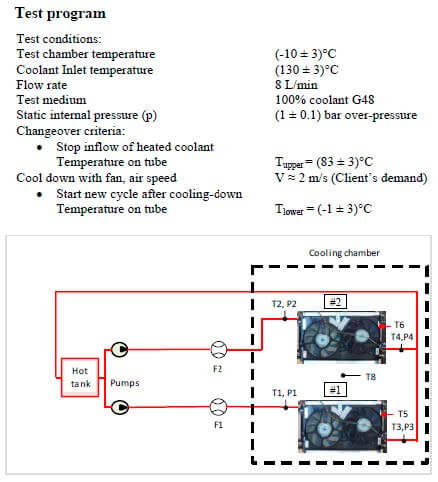

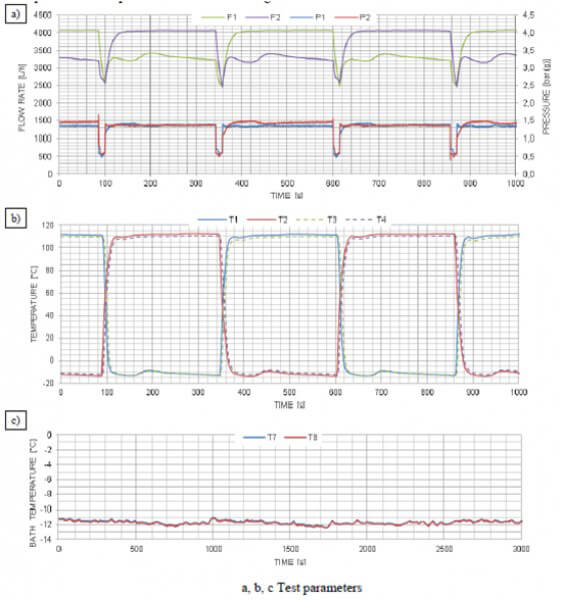

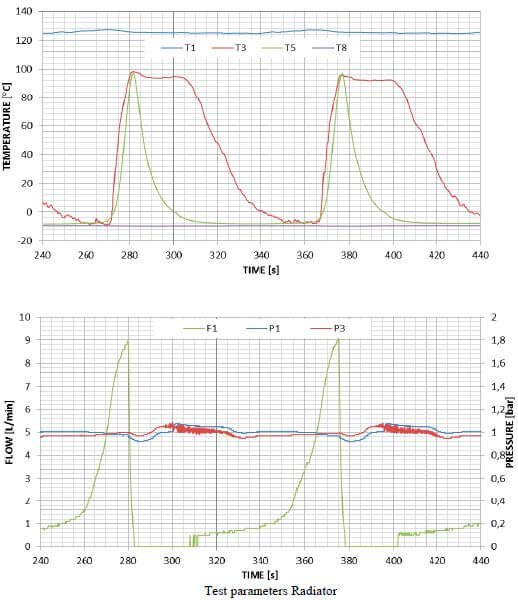

Badanie szoków termicznych (glikol) w komorze termicznej (zimnej)

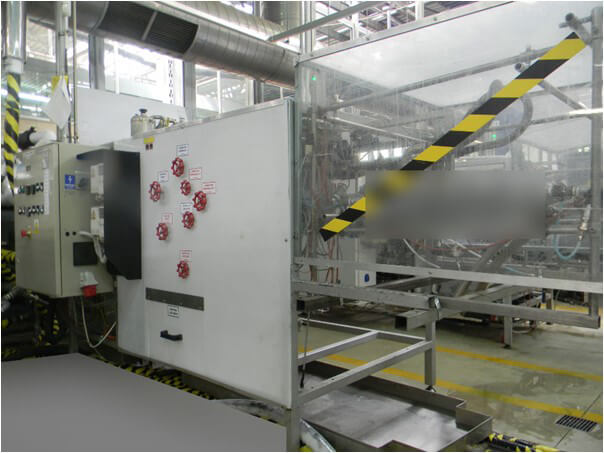

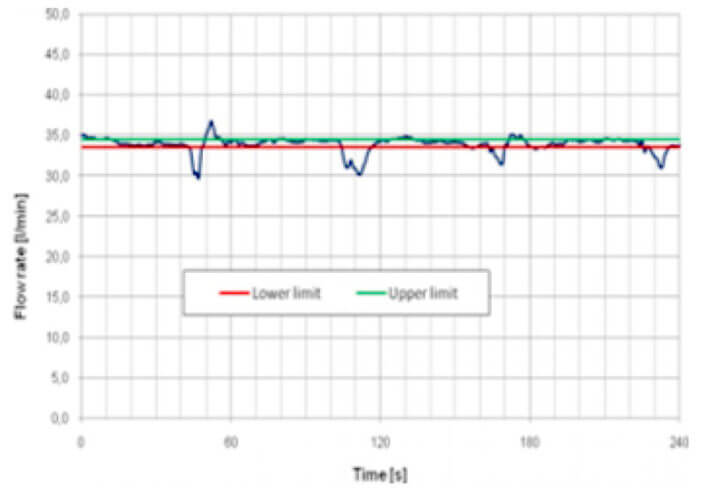

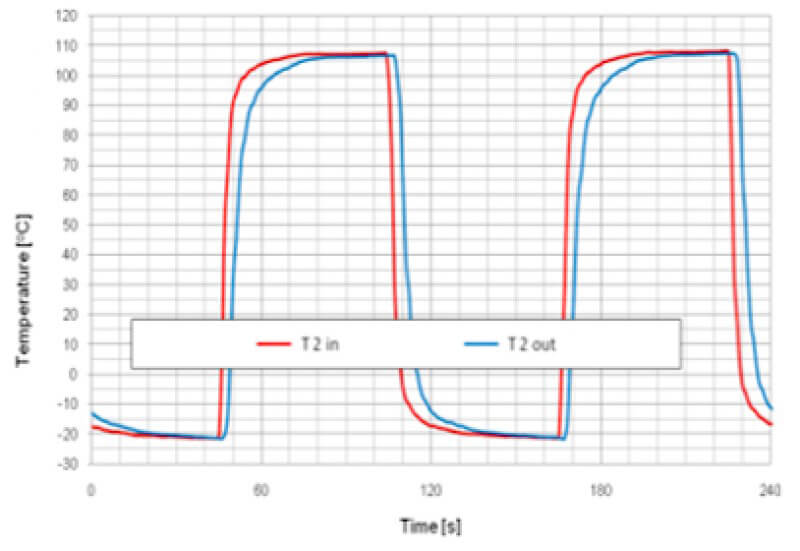

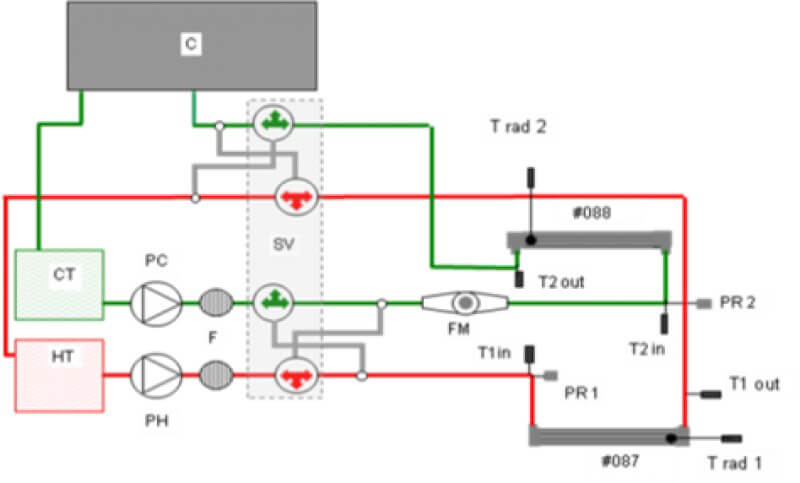

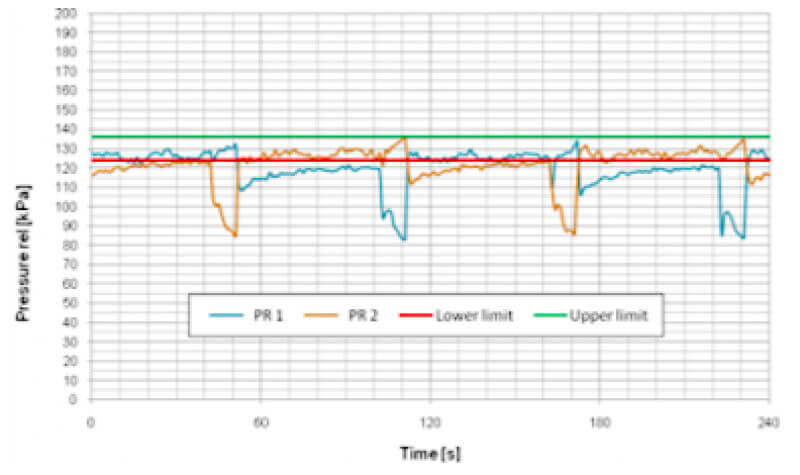

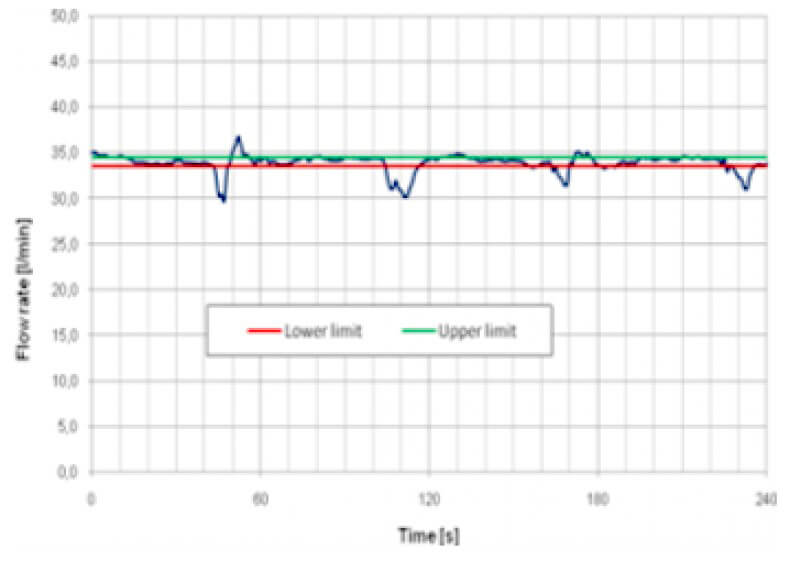

Badanie szoków termicznych (glikol, woda) w temperaturze otoczenia

Parametry techniczne:

  • Przepływ chłodziwa (60% glikolu): 0-5000 l/h (możliwość zastosowania chłodziwa OEM)
  • Ciśnienie robocze: 0-3 bar
  • Temperatura powietrza: temperatura otoczenia
  • Amplituda temperatury: 20-150°C
  • Czas cyklu: 1-12 min
  • Tmin/Tmax: -25/120 (150)°C
