Badania trwałościowe, wytrzymałościowe, zmęczeniowe, funkcjonalne

Wróć do listy

Instytut wykonuje różnego typu badania trwałościowe, wytrzymałościowe, zmęczeniowe, funkcjonalne:

  • zespołów i części samochodowych na stanowiskach wielokanałowych,
  • skrzyń biegów,
  • elementów zawieszenia pojazdów samochodowych (wahacze, amortyzatory, sprężyny, zwrotnice, piasty, łożyska kół),
  • elementów nadwozia i wyposażenia samochodów osobowych (siedzenia, drzwi, zamki, podnośniki szyb, sprężyny gazowe itp.),
  • elementów układu napędowego (półosie, wały),
  • sprzęgieł (mechanizmy, tarcze, okładziny),
  • elementów układu kierowniczego (przekładnie, drążki, przeguby kulowe, koła kierownicze),
  • badanie hamulców (bębnów, tarcz, szczęk i wkładek – klocków hamulcowych) na stanowisku LINK,
  • elementów układu hamulcowego (pompy, cylinderki, korektory i regulatory ciśnienia, zaciski, serwa, przewody, złącza),
  • zespołów pedałów,
  • pasów bezpieczeństwa,
  • kulowych urządzeń sprzęgających i zaczepów holowniczych,
  • elementów metalowo-gumowych,
  • sprężyn,
  • przewodów transportu cieczy w zakresie szczelności i rozrywania,
  • przewodów paliwowych,
  • linek i cięgien sterujących,
  • połączeń gwintowych (pomiar sił i momentów, wyznaczenie współczynnika tarcia).
  • badania trwałościowe i funkcjonalne zespołów wycieraczek
  • testy trwałościowe elektrowentylatorów
  • badania odporności mechanicznej szyb
  • badania trwałościowe i funkcjonalne oświetlenia zewnętrznego i wewnętrznego
  • badania trwałościowe i funkcjonalne alternatorów

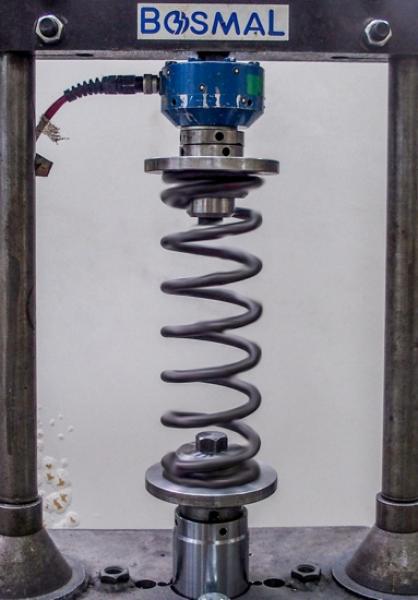

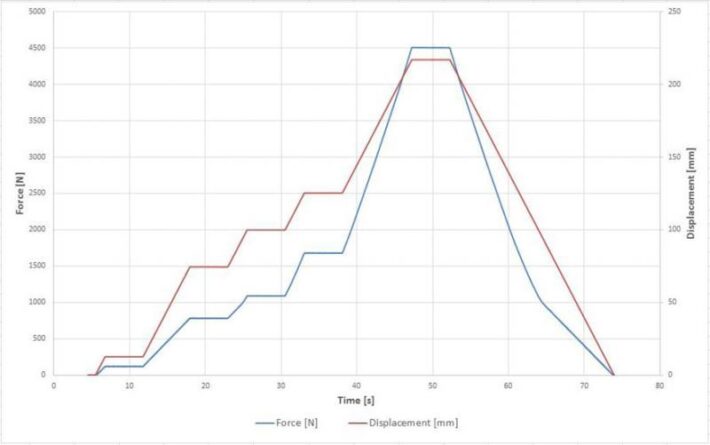

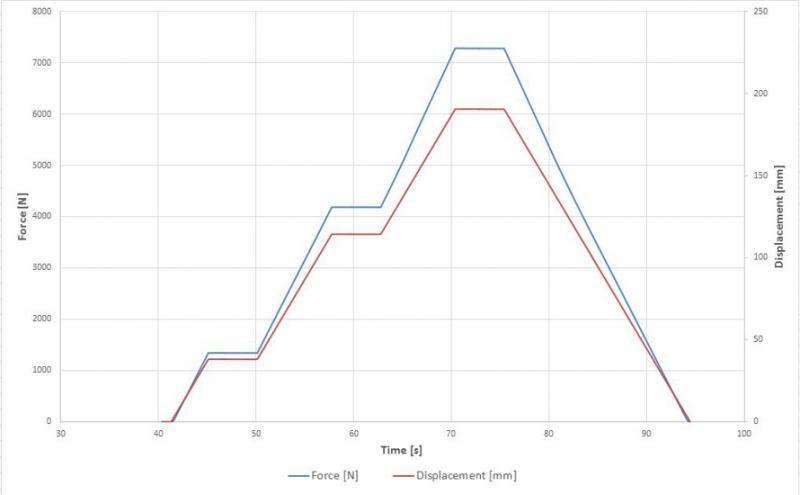

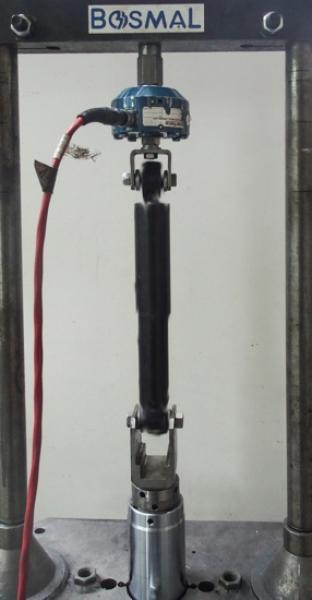

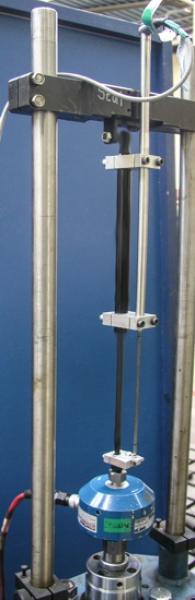

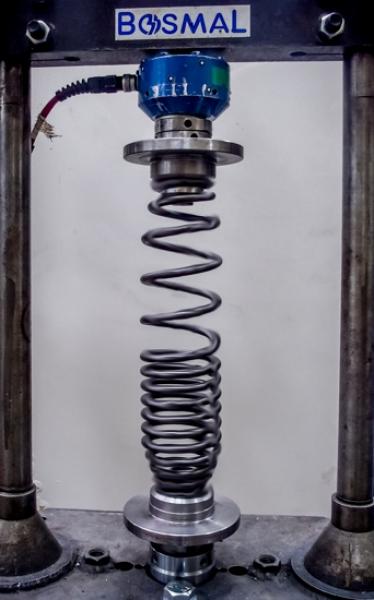

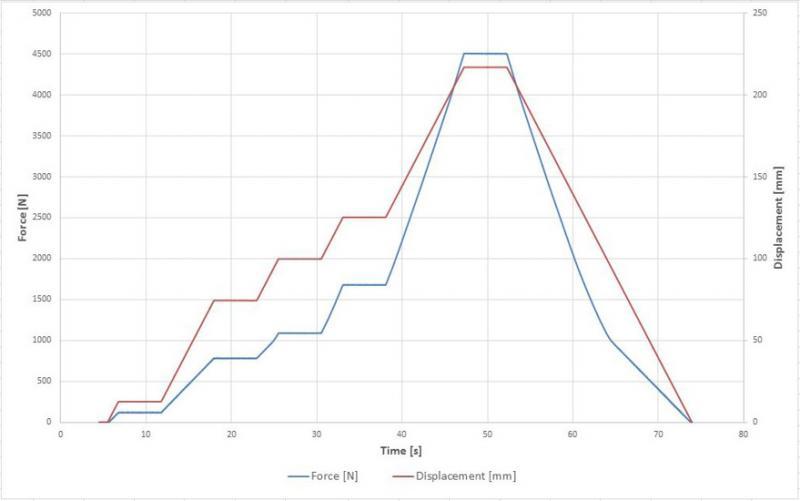

Pomiary charakterystyk oraz testy zmęczeniowe amortyzatorów, sprężyn gazowych i sprężyn zawieszenia

Pomiar sił i momentów

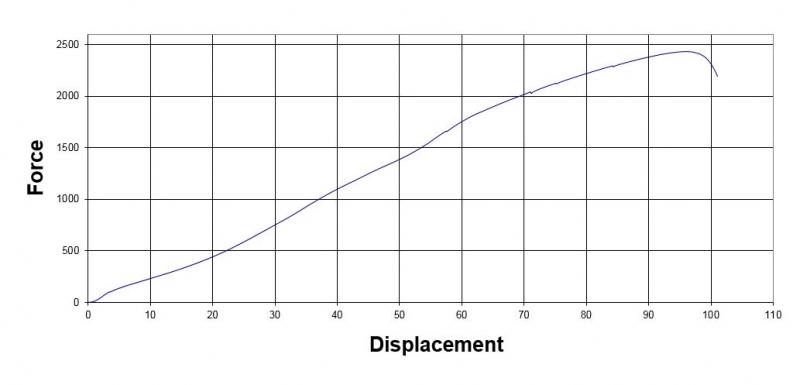

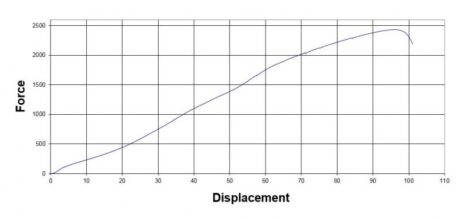

Pomiar sił w funkcji przemieszczenia

Parametry techniczne

  • Zakres kalibracji siły: ± 92 kN
  • Zakres kalibracji momentu: od 0,5 do 6000 Nm
  • Temperatura: otoczenia
  • Rejestracja sygnału siły
  • Rejestracja sygnału momentu

Przeprowadzamy rozmaite pomiary i badania siły w funkcji przemieszczenia, między innymi:

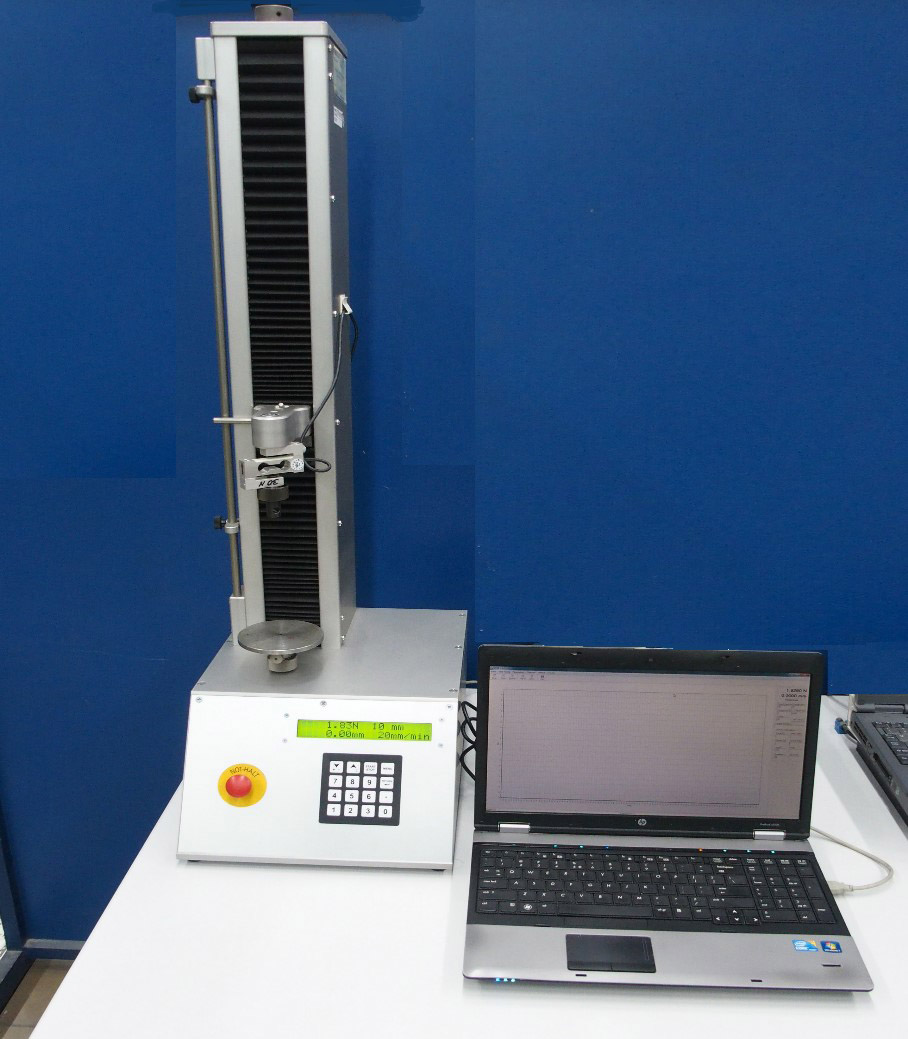

Pomiary na maszynie wytrzymałościowej Thȕmler TH 2730

Jest to klasyczna jednokolumnowa maszyna wytrzymałościowa do pomiarów siły w zakresie do 3000 N z możliwością wymiany uchwytów do próbek i czujników siły.

Zakresy pomiarowy

  • Przemieszczenie: 0–500 mm
  • Prędkość: 0–700 mm/min
  • Zakresy siły:
    • 0–5 N
    • 0–30 N
    • 0–100 N
    • 0–3000 N

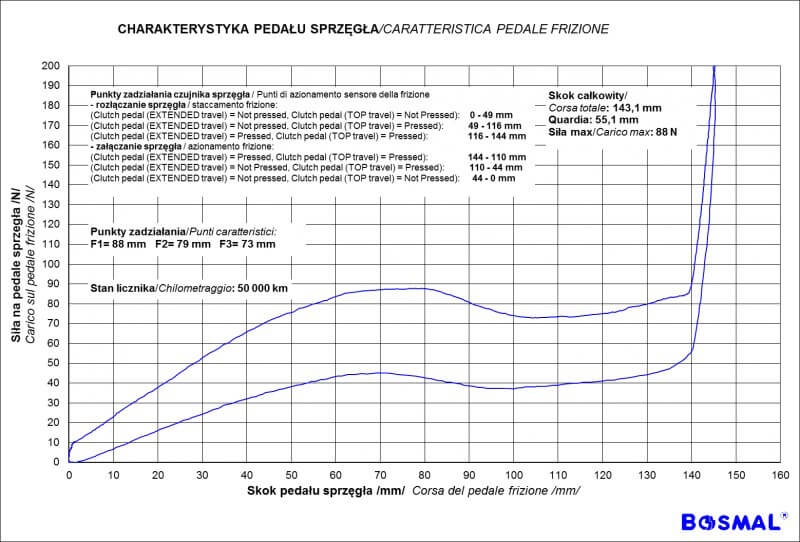

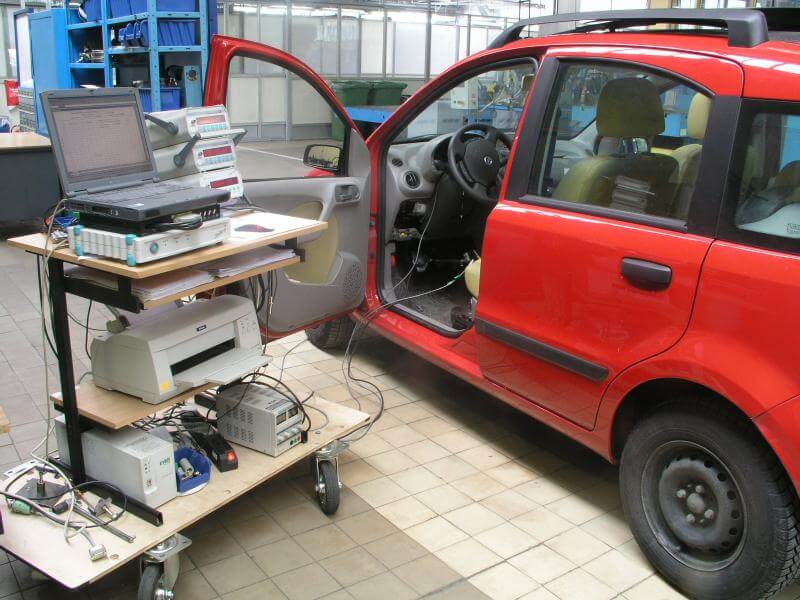

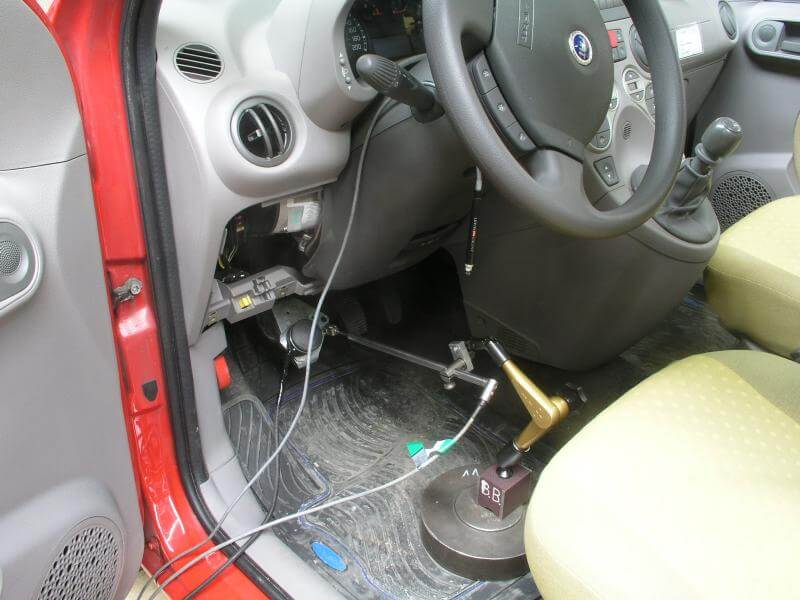

Pomiar charakterystyki pedału sprzęgła

Innym przykładem tego typu badań jest pomiar charakterystyki pedału sprzęgła w którym mierzona jest siła na pedale sprzęgła do jego skoku.

Pomiary sił i momentów w połączeniach gwintowych

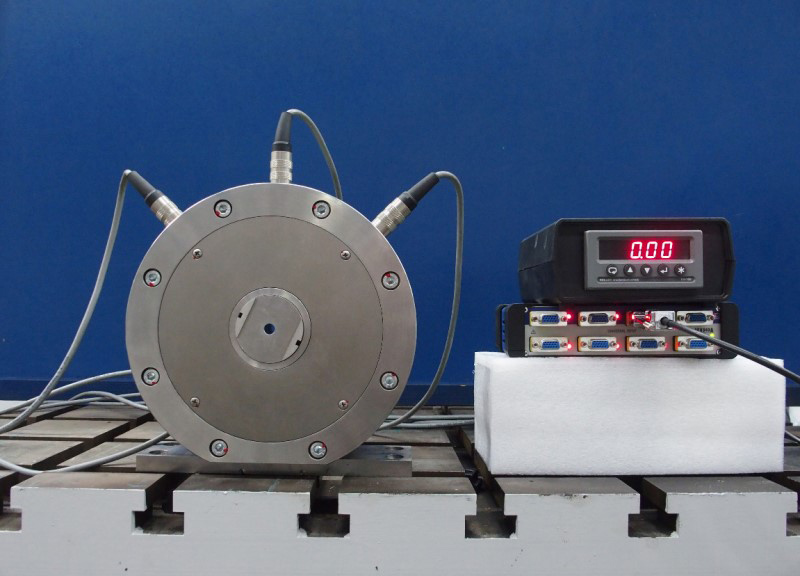

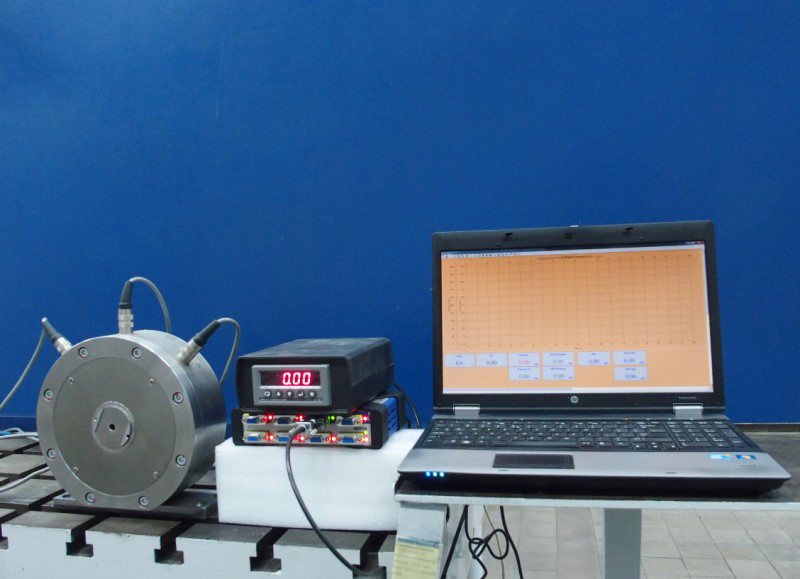

Pomiary w połączeniach gwintowych na urządzeniu „LORENZ”

  • współczynnika tarcia
  • momentu na gwincie
  • momentu pod łbem śruby
  • siły osiowej względem momentu dokręcania

Gwinty normalne: M6 x 1, M8 x 1,25, M10 x 1,5, M12 x 1,75, M14 x 2, M16 x 2

Gwinty drobnozwojne: M10 x 1,25, M12 x 1,25, M14 x 1,5.

Wymagany zakres długości ww. śrub

  • M6 x 1: 18 mm – 59 mm
  • M8 x 1,25: 20 mm – 61 mm
  • M10 x 1,25: 20 mm – 65 mm
  • M10 x 1,5: 20 mm – 69 mm
  • M12 x 1,25: 25 mm – 103 mm
  • M12 x 1,75: 25 mm – 124 mm
  • M14 x 1,5: 25 mm – 110 mm
  • M14 x 2: 25 mm – 110 mm
  • M16 x 2: 25 mm – 84 mm

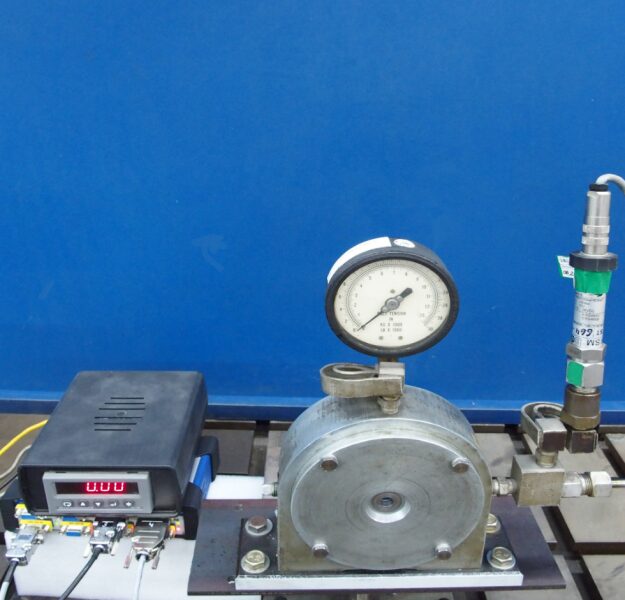

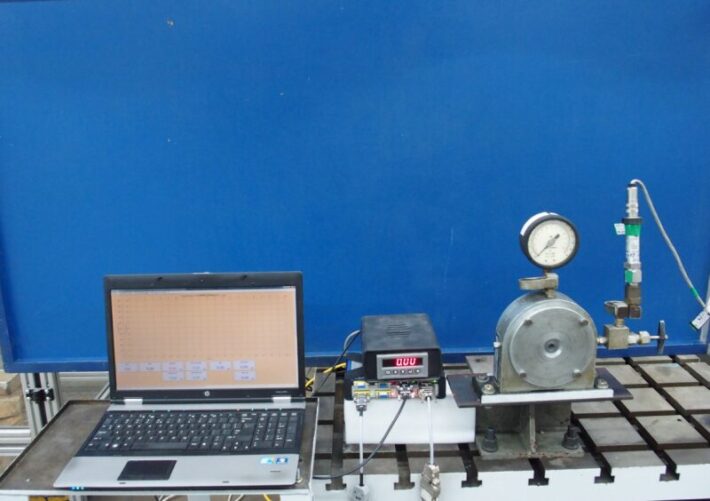

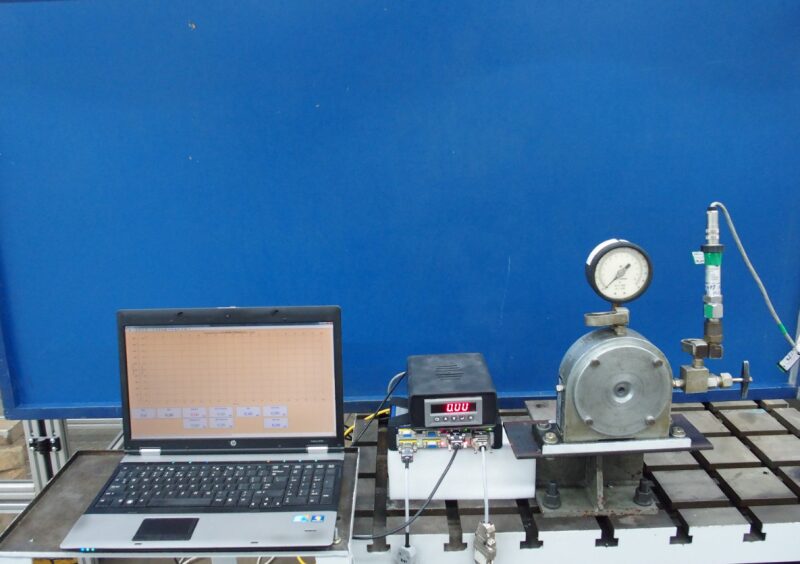

Skidmore Wilhelm

Urządzenie służy po pomiaru naprężenia dla wielu rodzajów gwintów zarówno w śrubach jak i nakrętkach.

Zakres

  • Średnica śruby M5 – M16
  • Siła 0 – 91 kN
  • Wraz z pomiarem kąta i momentu obrotowego do 200 Nm

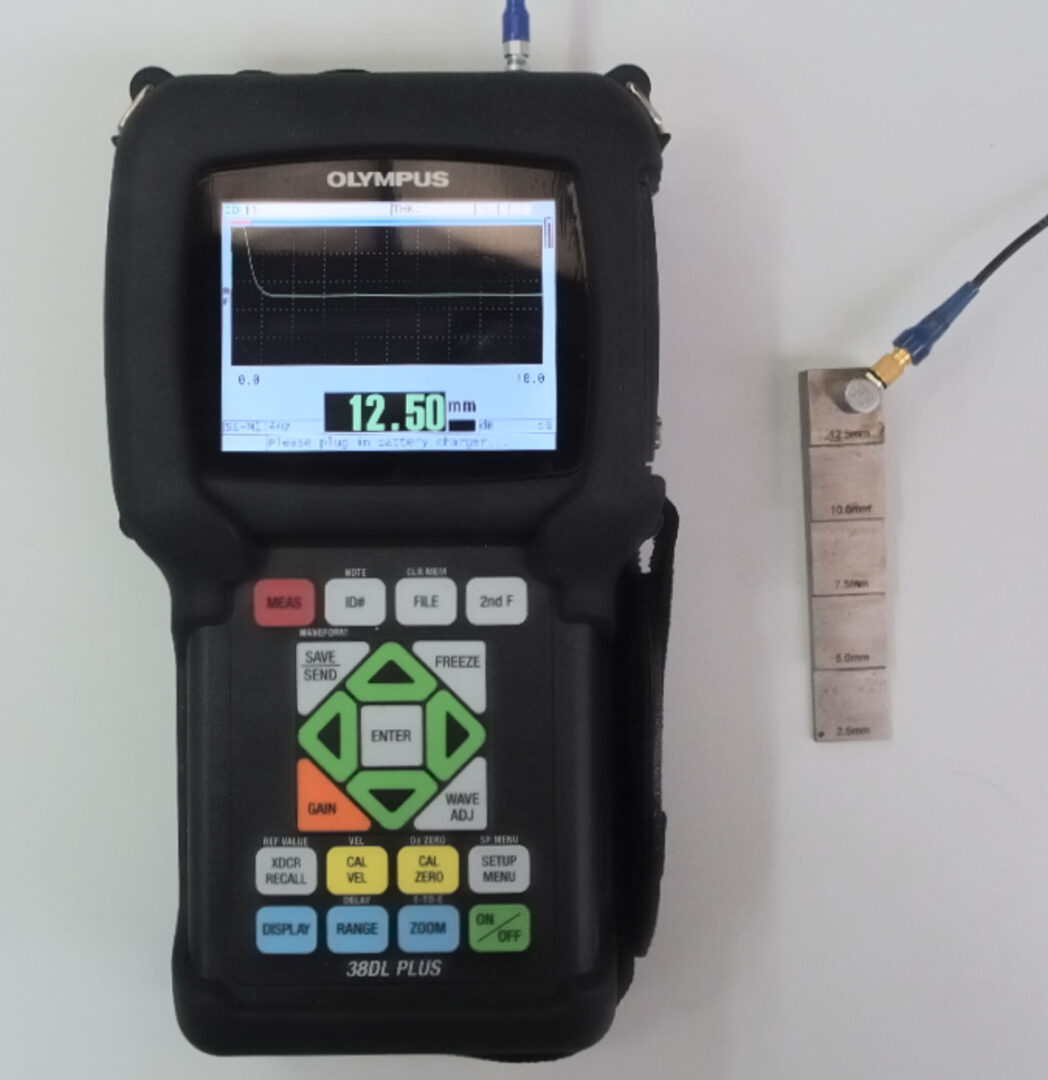

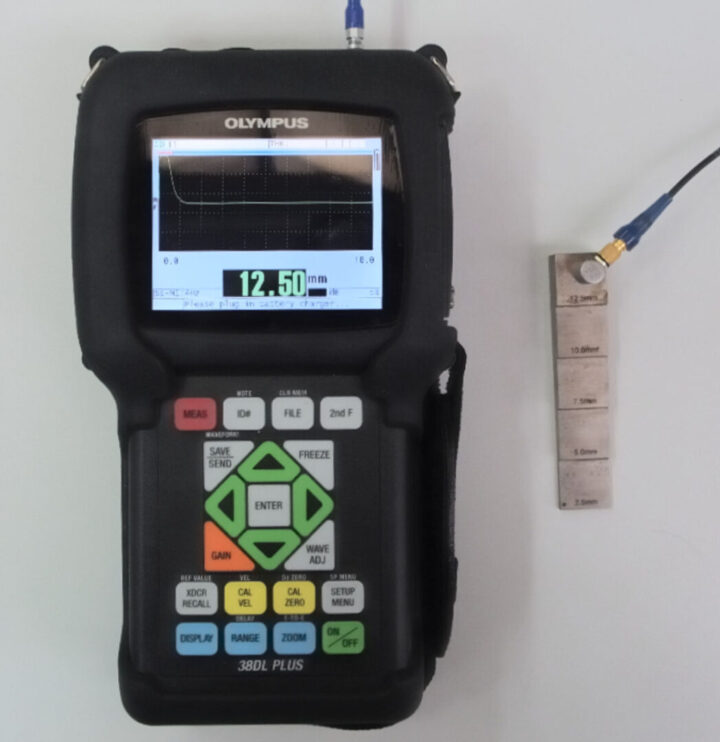

Ultradźwiękowy grubościomierz 38DL PLUS

Przeznaczone jest do pomiarów grubości części przemysłowych i komercyjnych tj. szkło, plastik, metal, ceramika a także materiały kompozytowe. Może być również wykorzystywany do pośredniego pomiaru siły w połączeniu gwintowym w trudnodostępnych miejscach. (pomiar wydłużenia wcześniej przygotowanej śruby).

Parametry

  • Grubość materiału 0,08 – 12,5 mm
  • Rozdzielczość pomiarowa 0,001 mm lub 0,0001″

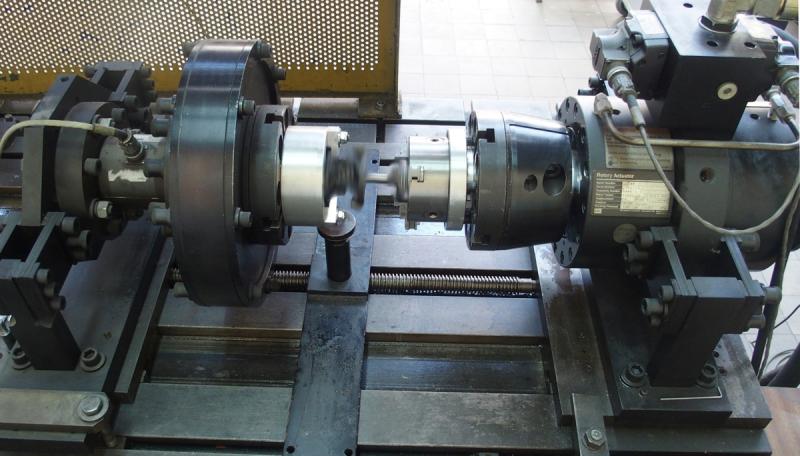

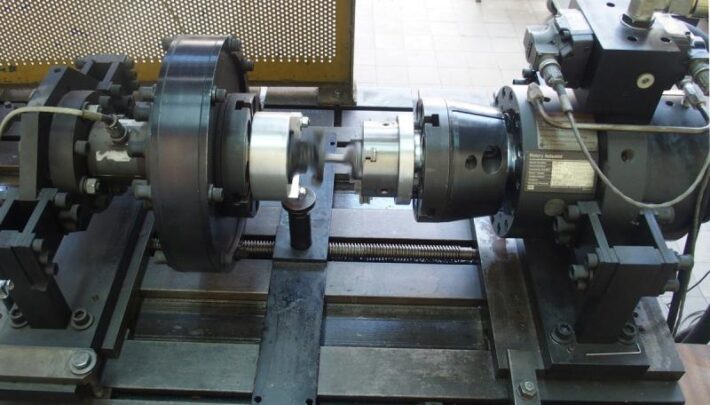

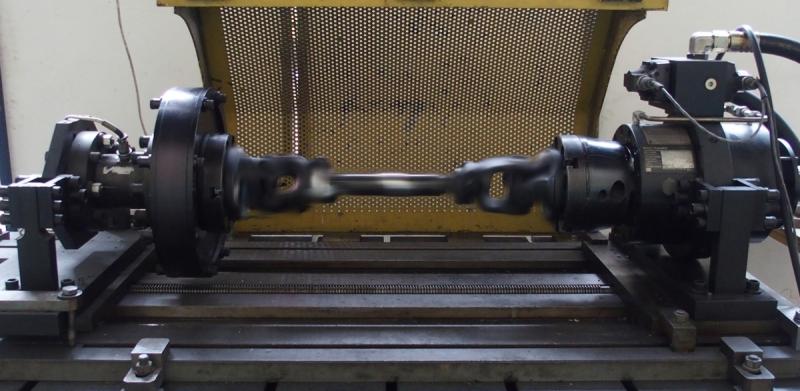

Testy statyczne i dynamiczne skręcania części

Parametry techniczne testów statycznych i dynamicznych skręcania różnych części

Parametry techniczne

  • Max moment: ± 5650 Nm
  • Max kąt: ± 50° (test statyczny), ± 45° (test dynamiczny)
  • Częstotliwość do 10Hz
  • Temperatura: otoczenia
  • Rejestracja sygnału obciążenia

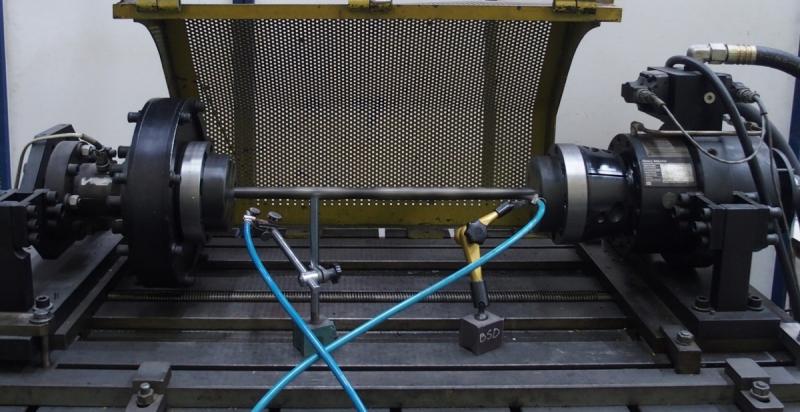

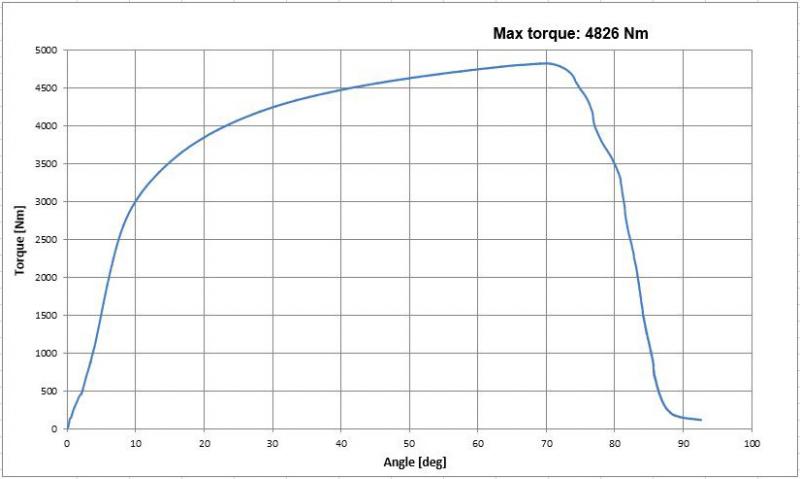

Testy statyczne oraz zmęczeniowe wałków

  • ES6G91-3B436-AA
  • ESBK21-3B436-AA; 05.04-E-309
  • VE6KMW-3B436-AA / BA
  • 1009190

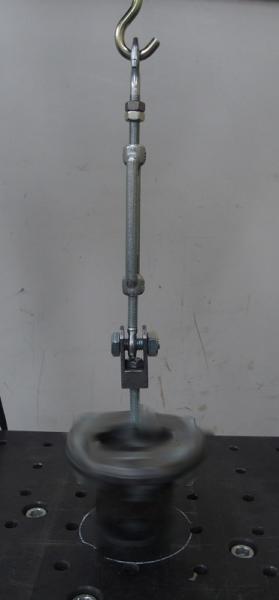

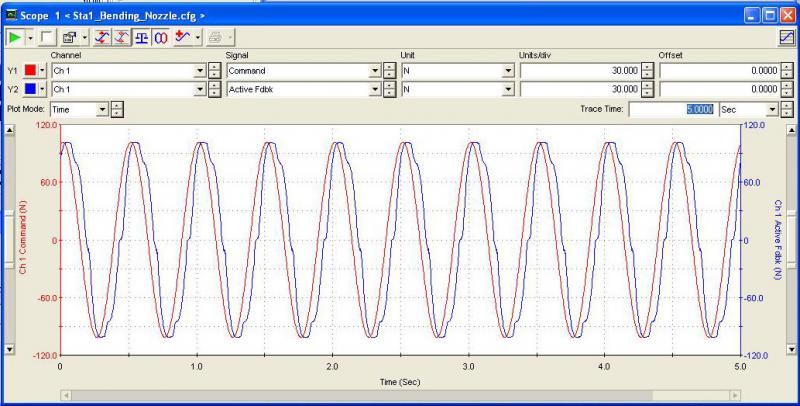

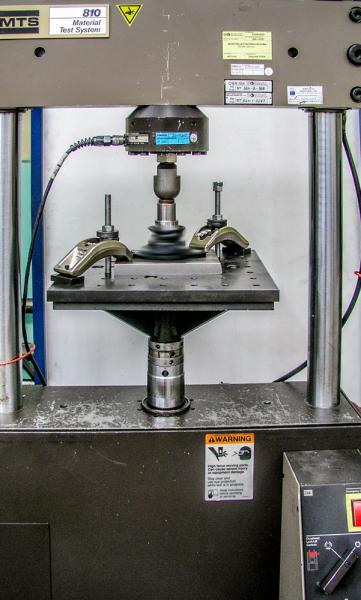

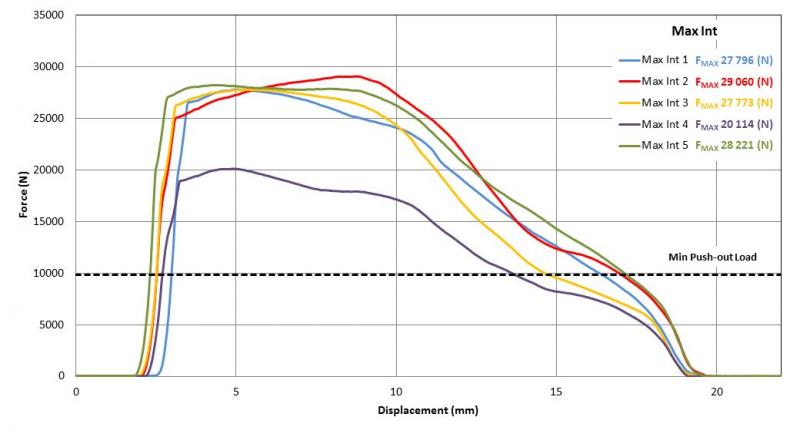

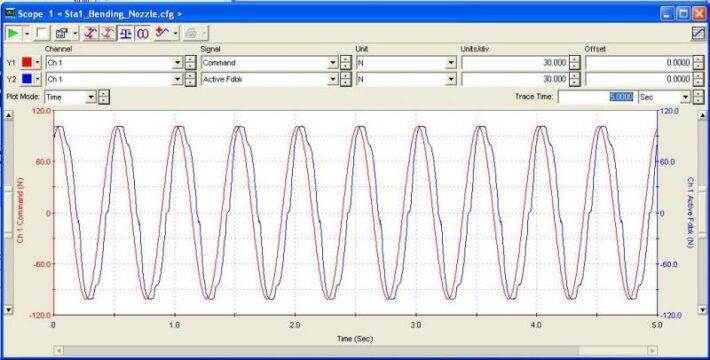

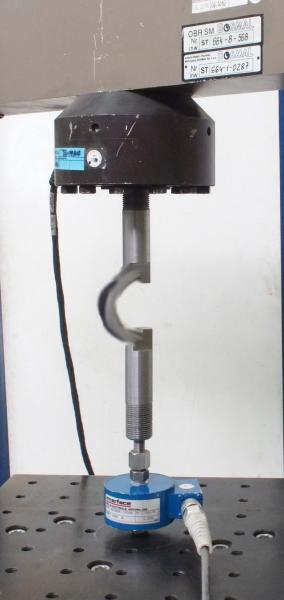

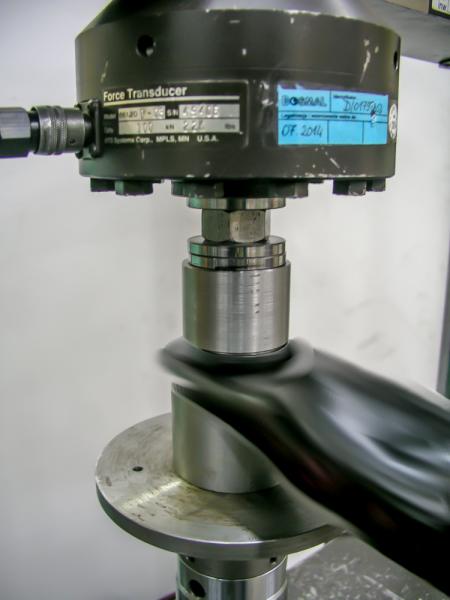

Testy statyczne i dynamiczne ściskania/rozciągania części

Parametry techniczne testów statycznych i dynamicznych ściskania/rozciągania różnych części

Parametry techniczne

  • Max siła: ± 92 kN
  • Max przemieszczenie: ± 125 mm
  • Częstotliwość do 80 Hz
  • Temperatura: otoczenia
  • Rejestracja sygnału obciążenia

Prowadzimy testy:

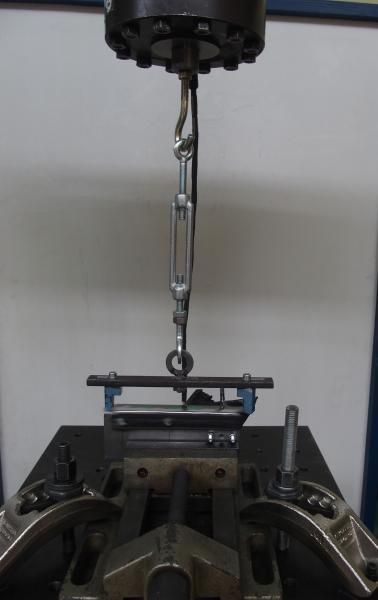

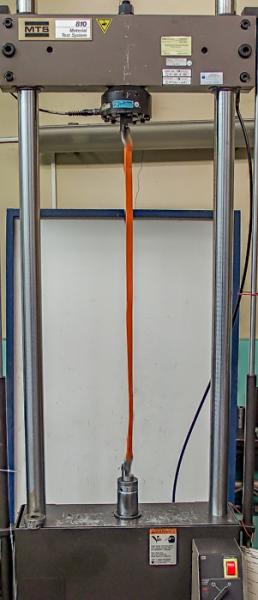

  • Testy wytrzymałościowe pasów mocujących (na zdjęciu)
  • Testy wytrzymałościowe innych części

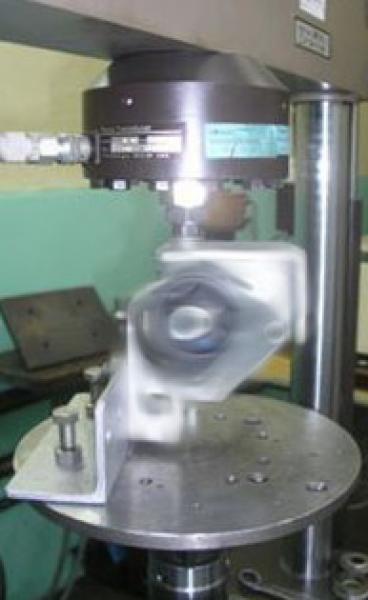

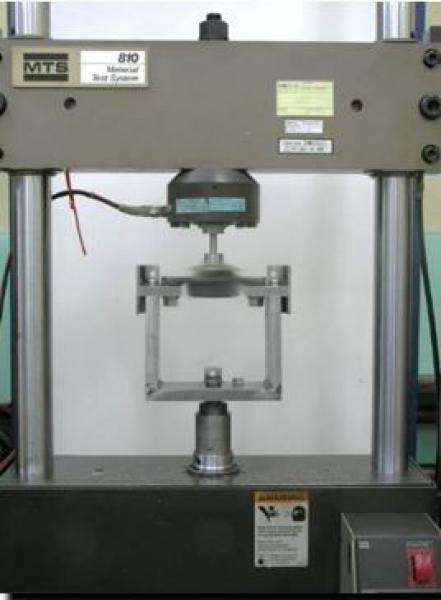

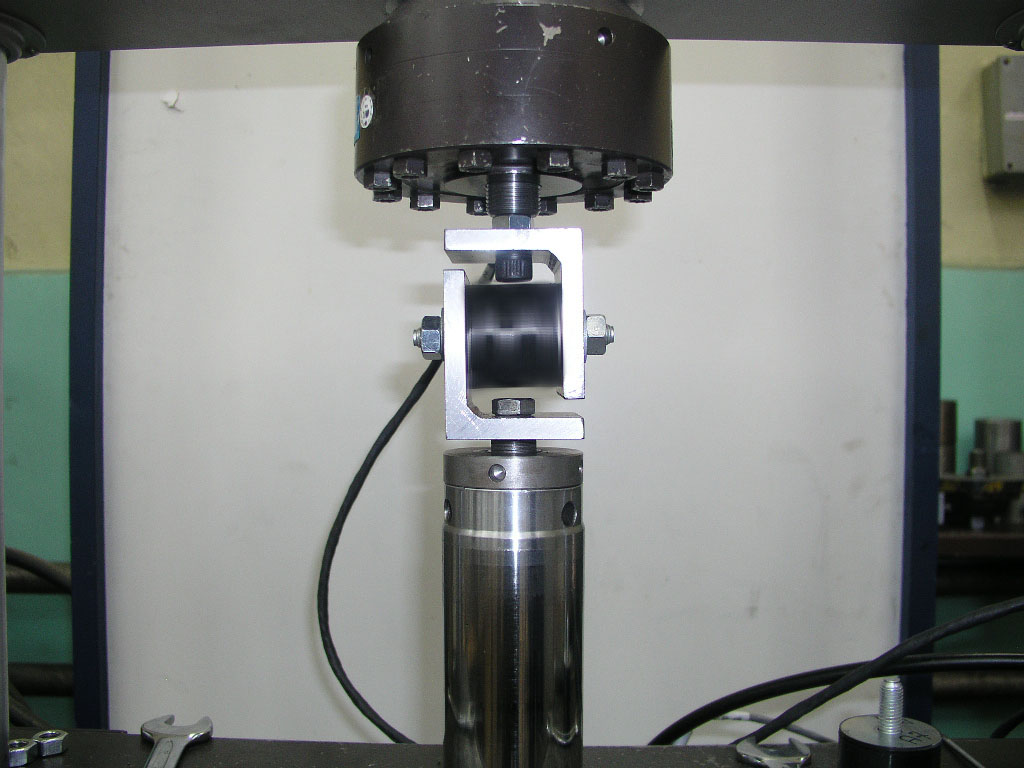

Pomiary charakterystyk komponentów metalowo-gumowych

Zakres testów

1) Charakterystyki statyczne

  • Osiowa
  • Promieniowa
  • Skrętna
  • Stożkowa

2) Pomiar siły połączenia guma-metal

Aparatura badawcza

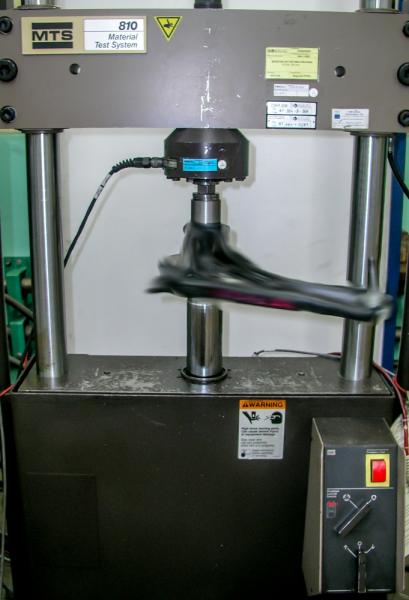

  • Maszyna wytrzymałościowa MTS 810
  • Skręcarka hydrauliczna MTS
  • Siłowniki liniowe ze sterownikami MTS FlexTest 60 oraz FlexTest SE

Oprogramowanie

  • TestWorks 4 – MTS
  • MultiPurpose Test Ware (MPT) – MTS
  • MultiPurpose Elite (MPE) – MTS
  • Basic Test Ware (BTW) – MTS

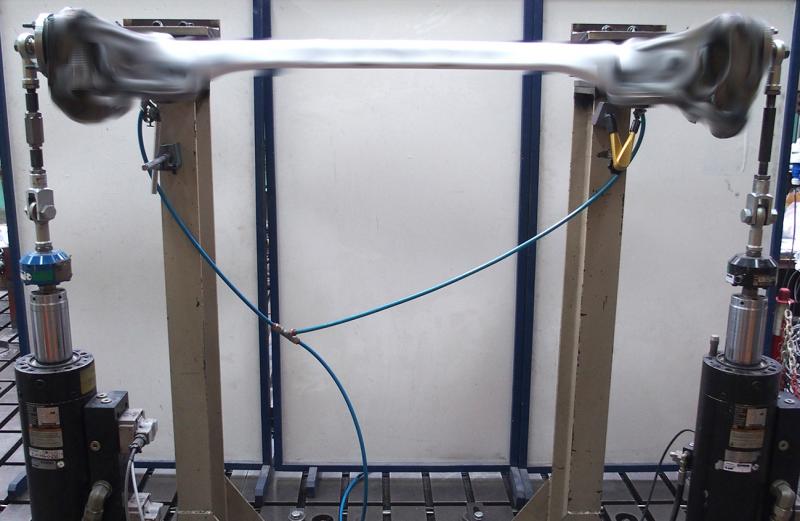

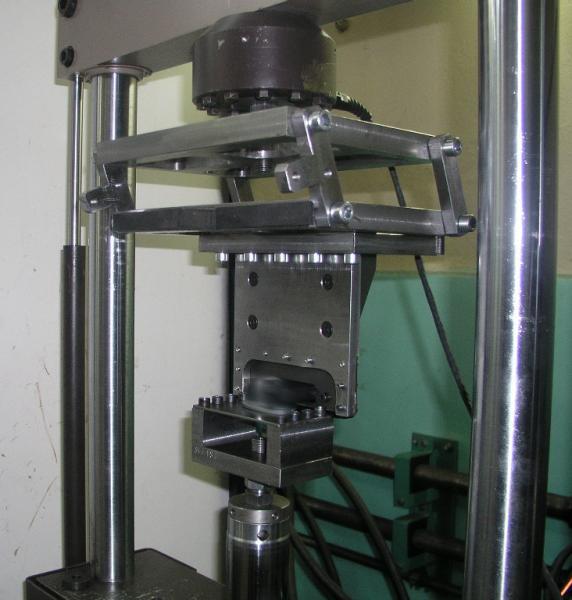

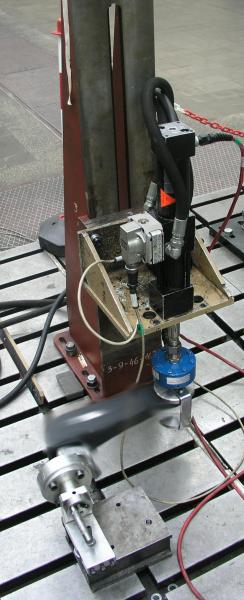

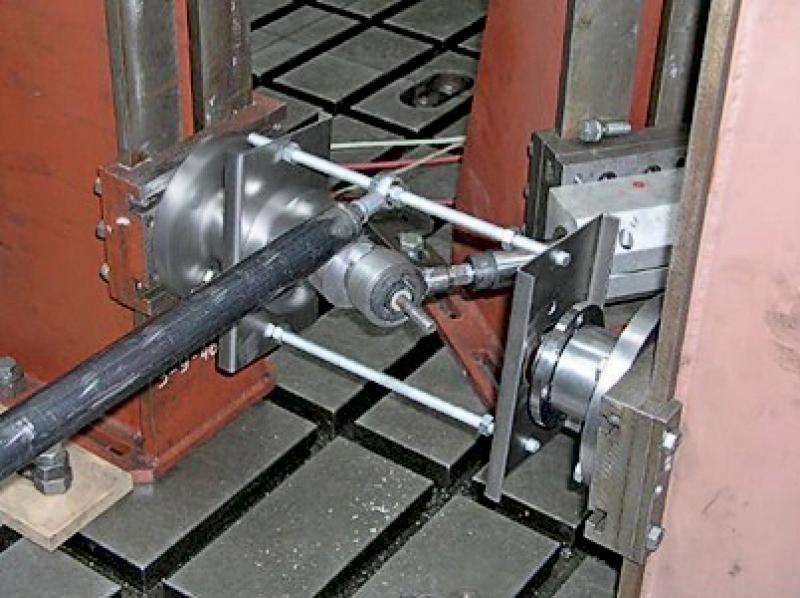

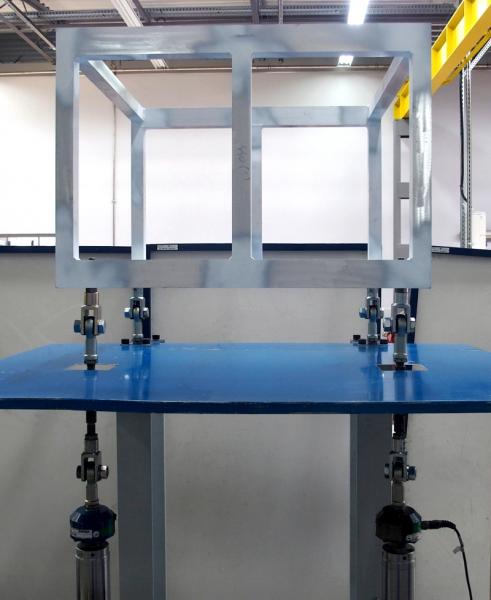

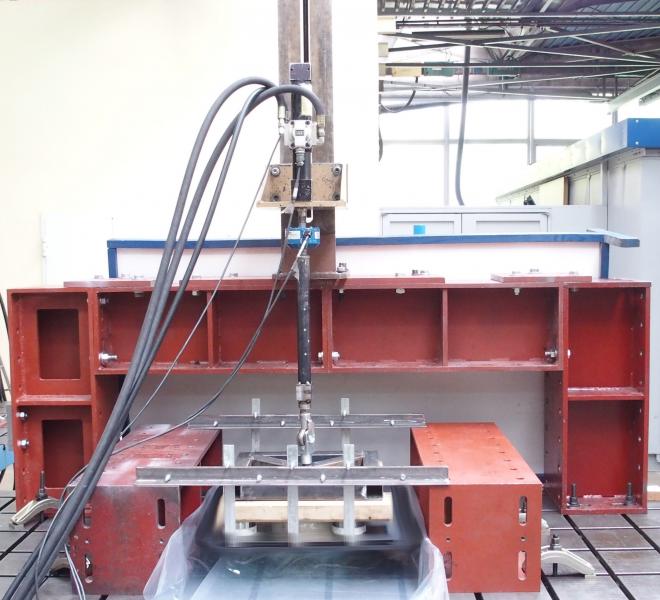

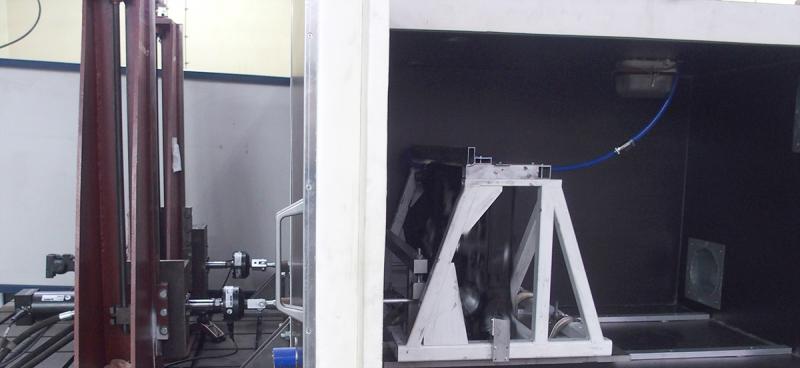

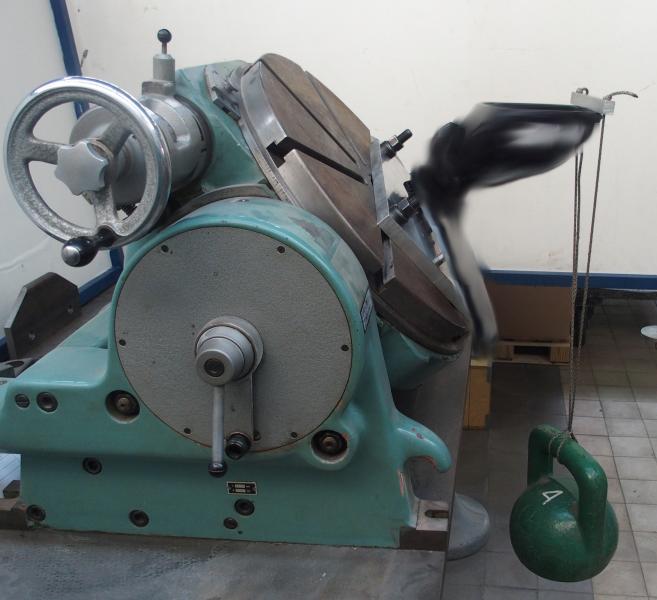

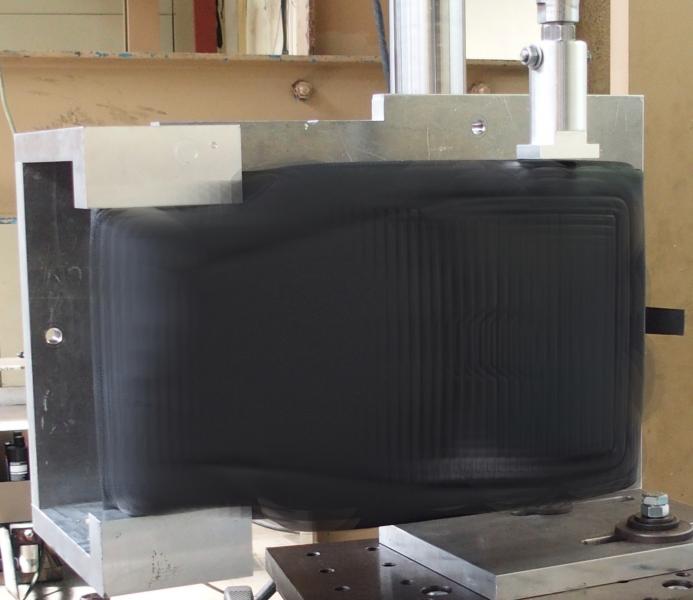

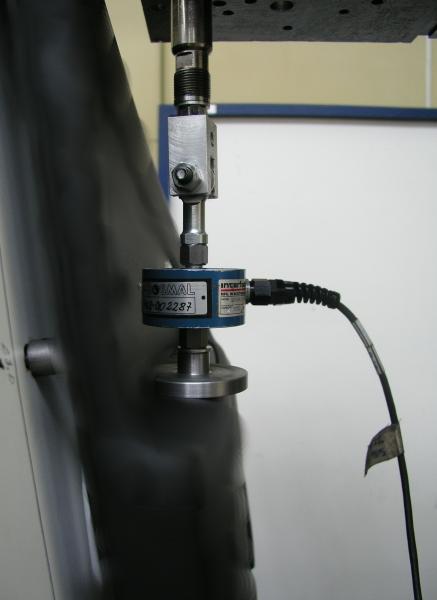

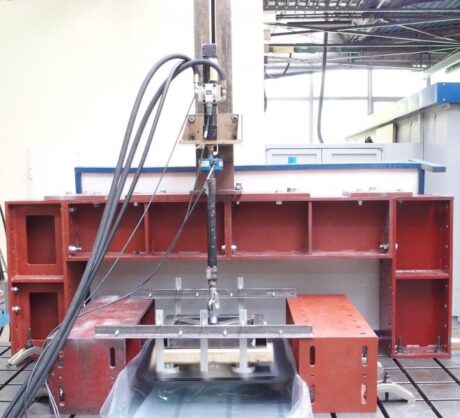

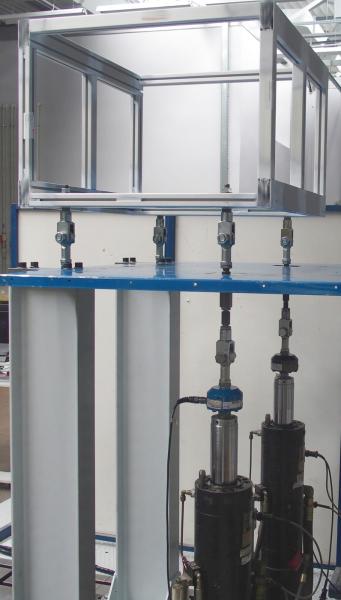

Testy trwałościowe – wielokanałowe obciążenie

Dedykowane badania mechaniczne

Posiadamy możliwości zbudowania różnych prostych stanowisk badawczych w oparciu o naszą bazę sprzętu elektro-mechanicznego oraz pomiarowego. Do pomiaru wykorzystujemy przetworniki ciśnienia, siły, drogi, obrotów, kąta i inne, które możemy połączyć z wzmacniaczami pomiarowymi umożliwiającymi także odczyt z sieci CAN. Do napędu wykorzystać możemy różnego rodzaju siłowniki hydrauliczne oraz pneumatyczne, silniki elektryczne lub siłę mięśni.

Sprzęt badawczy wykorzystywany w badaniach zmęczeniowych

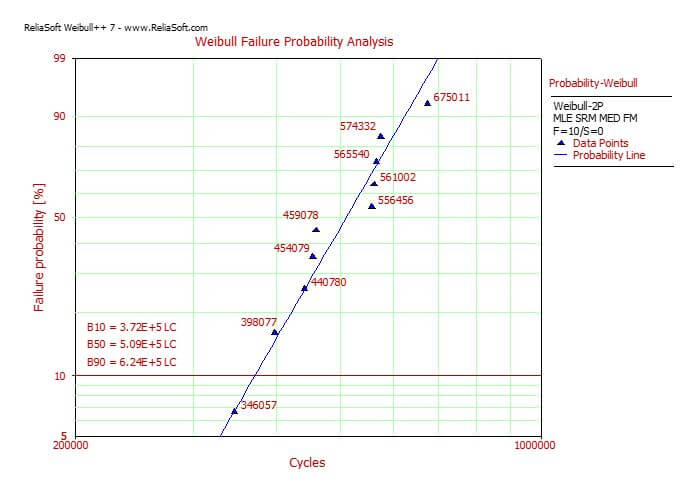

Testy trwałościowe/zmęczeniowe – analiza prawdopodobieństwa uszkodzenia

Oprogramowanie Weibull++7 – ReliaSoft

  • Weibull++ zapewnia najbardziej kompletny zestaw narzędzi do wiarygodnej analizy danych, dokonywania obliczeń statystycznych, generowania wykresów i raportów. Oprogramowanie wspiera następujące modele Weibull Exponential, Lognormal, Normal, Generalized Gamma, Gamma, Logistic, Loglogistic, Gumbel, Bayesian-Weibull.
  • Metody estymacji parametrów: MLE, RRX, RRY

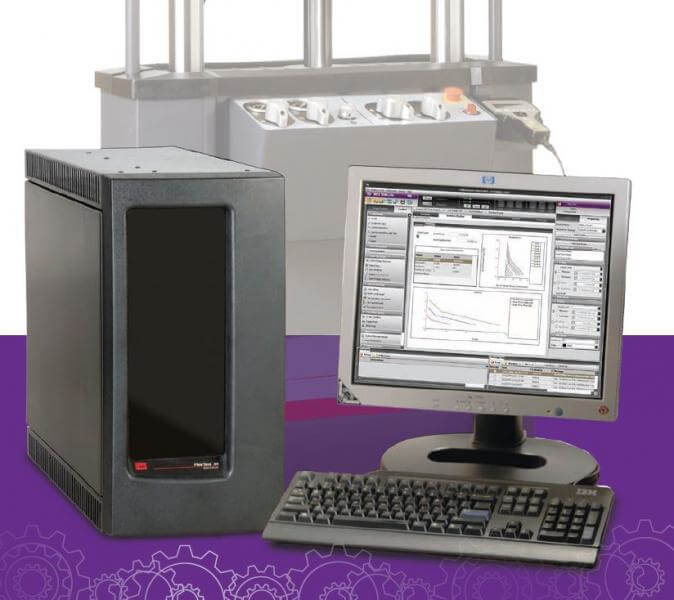

Uniwersalny, modułowy sterownik z rodziny MTS – MTS FlexTest® Controller

Sterowniki MTS są niezawodnym, wartościowym rozwiązaniem obecnych i przyszłych potrzeb. Umożliwiają współdzielenie aparatury badawczej, są łatwo konfigurowalne do potrzeb szerokiej gamy testów i mogą być rozbudowane na potrzeby przyszłych testów.

Nasze laboratorium jest wyposażone w następujące sterowniki MTS:

  • MTS FlexTest 60 – 8 kanałowy
  • MTS FlexTest 60 – 3 kanałowy
  • MTS FlexTest SE – 1 kanałowy
  • MTS FlexTest II CTC – 4 kanałowy

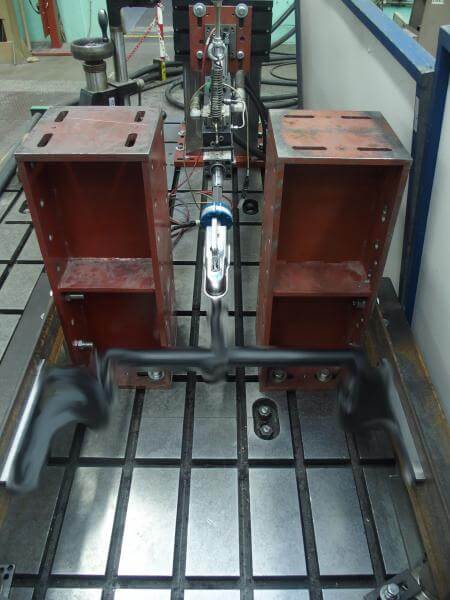

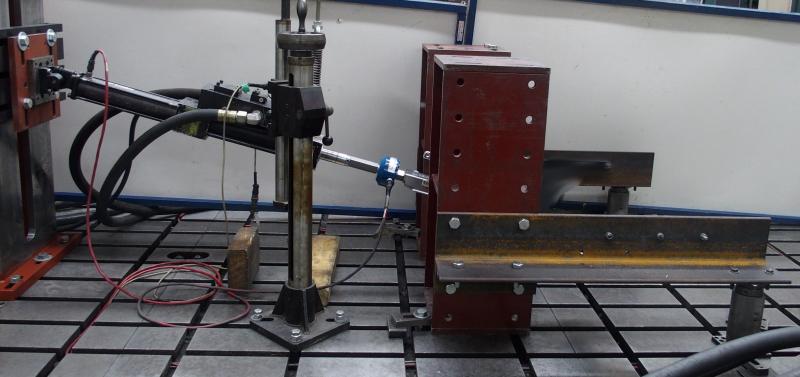

Badania homologacyjne zaczepów kulowych oraz haków holowniczych klasy A50-X

Usługa obejmuje:

  • Sprawdzenie wymiarów wskazanych w załączniku 5, p. 1.1. do Regulaminu,
  • Sprawdzenie chropowatości powierzchni kuli zaczepu (klasy gładkości) określonej w załączniku 5, p. 1.1. do Regulaminu,

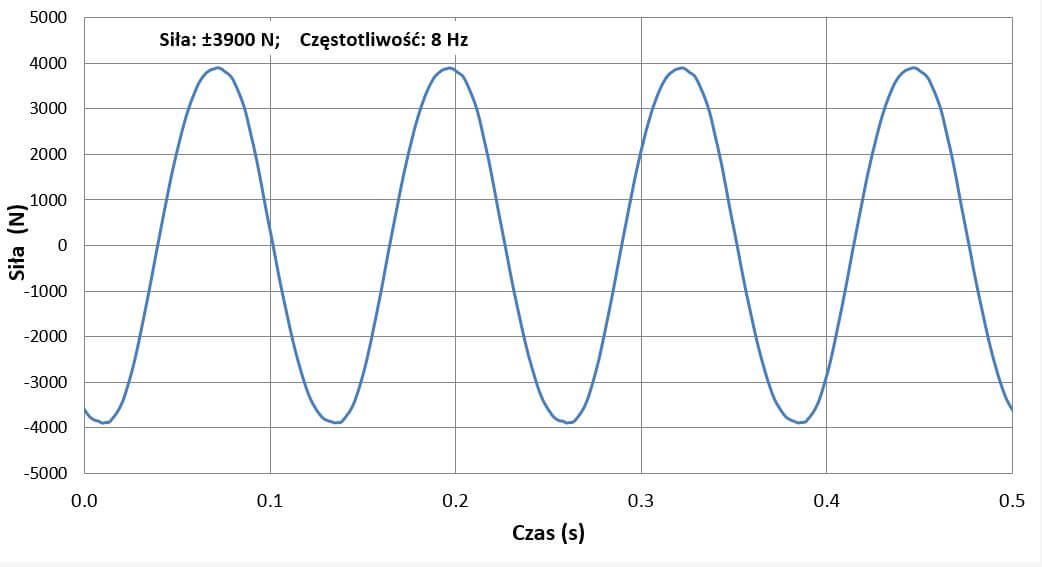

  • Sprawdzenie wytrzymałości zmęczeniowej według wymagań podanych w załączniku 6 (punkty 2 oraz 3) do Regulaminu,
  • Sprawdzenie położenia srodka kuli zaczepu względem samochodu i jezdni oraz wolnej przestrzeni wokół kuli haka według wymagań zawartych w p. 1.1. załącznika 7 do Regulaminu,
  • Wydanie dokumentów umożliwiających uzyskanie świadectwa homologacji dla badanego zaczepu lub haka holowniczego
